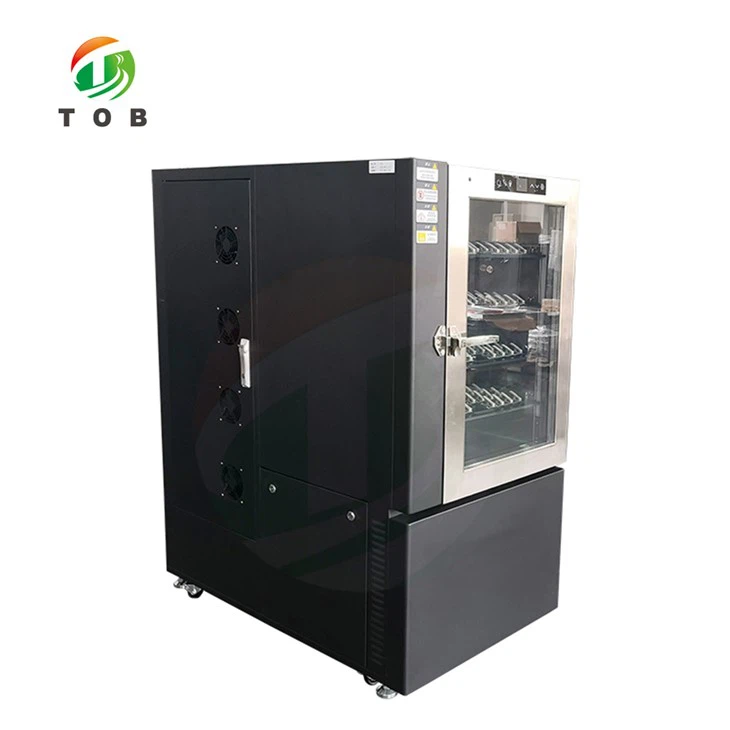

एकीकृत लगातार तापमान परीक्षण कक्ष

1.1 मॉडल

टीओबी-एचडब्ल्यू-200-160सीएच

1.2 मॉडल नामकरण विधि

एचडब्ल्यू-200-8टीएस-160सीएच 110वी

① ② ③ ④ ⑤ ⑥

अर्थ

①एकीकृत निरंतर तापमान परीक्षण कक्ष श्रृंखला

②क्षमता: 200L

③8T: 8 तापमान क्षेत्र (एकल तापमान क्षेत्र नहीं दिखता)

④प्रशीतन विधि: एस का अर्थ है अर्धचालक प्रशीतन (तापमान सीमा: 15 डिग्री -60 डिग्री) कंप्रेसर प्रशीतन नहीं दिखाता है (तापमान सीमा: 0 डिग्री -60 डिग्री)

⑤160CH: 160 चैनल

⑥110V: उपकरण वोल्टेज 110V (डिफ़ॉल्ट वोल्टेज 220V है, दिखाई नहीं देता)

2. उत्पाद अनुप्रयोग

पॉलिमर बैटरी और बटन बैटरी का लगातार तापमान परीक्षण।

इलेक्ट्रॉनिक्स, इलेक्ट्रिकल इंजीनियरिंग, उपकरण, सामग्री, अर्धचालक आदि के निर्माता गैर-ज्वलनशील और गैर-विस्फोटक वस्तुओं पर निरंतर तापमान परीक्षण करते हैं।

पर्यावरण संरक्षण, कृषि और पशुधन, जलीय वैज्ञानिक अनुसंधान संस्थान और उत्पादन कंपनियां आदि जल विश्लेषण, बैक्टीरिया, मोल्ड, माइक्रोबियल खेती, संरक्षण, पौधों की खेती और प्रजनन प्रयोगों पर निरंतर तापमान परीक्षण करते हैं।

3. नमूना सीमा

यह परीक्षण उपकरण प्रतिबंधित करता है:

ज्वलनशील, विस्फोटक और वाष्पशील पदार्थों का परीक्षण या भंडारण

संक्षारक सामग्री के नमूनों का परीक्षण या भंडारण

मजबूत विद्युत चुम्बकीय उत्सर्जन स्रोत नमूनों का परीक्षण या भंडारण

रेडियोधर्मी सामग्री के नमूनों का परीक्षण और भंडारण

अत्यधिक विषैले पदार्थों का परीक्षण एवं भंडारण

नमूनों का परीक्षण या भंडारण जिसके दौरान उपर्युक्त पदार्थ या वस्तुएं उत्पन्न हो सकती हैं

परीक्षण या भंडारण

4. क्षमता, आयाम, वजन

4.1 आंतरिक क्षमता

200L

4.2 आंतरिक आयाम

W500*D500*H800 मिमी

4.3 समग्र आयाम

W700*D1200*H1500 मिमी

4.4 शुद्ध वजन

लगभग 220 किग्रा

5. प्रदर्शन

5.1 परीक्षण वातावरण

परिवेश का तापमान + 25 डिग्री है, सापेक्ष आर्द्रता 85% से कम या उसके बराबर है, और परीक्षण कक्ष में कोई नमूना नहीं है (कोई भार नहीं)

5.2 तापमान सीमा

0-60 डिग्री

5.3 तापमान में उतार-चढ़ाव

1 डिग्री से कम या उसके बराबर (कोई भार नहीं और स्थिर तापमान)

5.4 तापमान विचलन

±2.0 डिग्री (कोई भार नहीं और स्थिर तापमान)

5.5 तापन समय

25 डिग्री →60 डिग्री 30 मिनट से कम या उसके बराबर

5.6 ठंडा करने का समय

25 डिग्री →0 डिग्री 50 मिनट से कम या उसके बराबर

6. संरचना

6.1 इन्सुलेशन संरचना

बाहरी दीवार सामग्री: उच्च गुणवत्ता वाली कोल्ड रोल्ड स्टील प्लेट, सतह स्प्रे और पेंट उपचार

भीतरी दीवार सामग्री: स्टेनलेस स्टील प्लेट SUS304

बॉक्स इन्सुलेशन सामग्री: पॉलीयुरेथेन फोम (इन्सुलेशन मोटाई 50 मिमी)

6.2

एयर कंडीशनिंग चैनल

अक्षीय पंखा, हीटर, बाष्पीकरणकर्ता

6.3 मानक विन्यास

दरवाजा: खोखला एंटी-फॉग टेम्पर्ड ग्लास + स्टेनलेस स्टील फ्रेम

लीड होल (मुलायम रबर प्लग के साथ): φ50 मिमी, 4 पीसी (बॉक्स के पीछे की तरफ स्थित)

कैस्टर: 4 (ब्रेक के साथ)

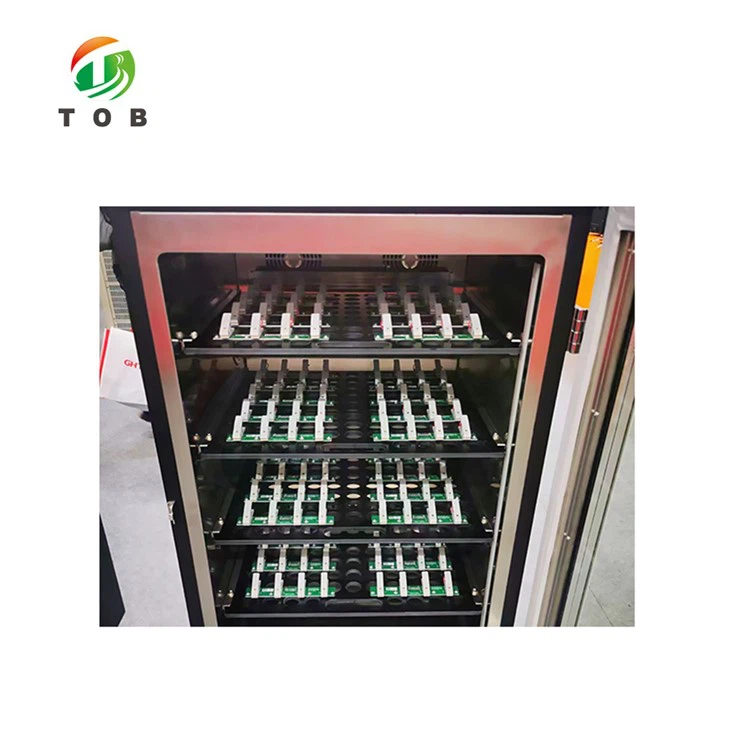

नमूना रैक: विद्युत इन्सुलेशन नमूना रैक की 4 परतें, भार वहन (समान वितरण): 10 किग्रा/परत

प्रकाश व्यवस्था: एलईडी प्रकाश व्यवस्था

6.4 नियंत्रण कक्ष

नियंत्रण बटन स्पर्श करें

6.5 हीटर

हीटर नियंत्रण मोड: संपर्क रहित, समान अवधि पल्स-चौड़ाई मॉड्यूलेशन, एसएसआर (सॉलिड स्टेट रिले)

7. प्रशीतन प्रणाली

7.1 प्रशीतन कंप्रेसर

पूरी तरह से बंद पिस्टन कंप्रेसर

7.2 शीतलन विधि

वातानुकूलित

7.3 थ्रॉटल डिवाइस

केशिका नली

7.4 रेफ्रिजरेंट

R134a

7.5 वेल्डिंग प्रक्रिया

नाइट्रोजन से भरी सुरक्षात्मक वेल्डिंग

8. विद्युत नियंत्रण प्रणाली

8.1 नियंत्रक

एलईडी डिजिटल डिस्प्ले + टच कुंजी नियंत्रक

8.2 सेटिंग मोड

कुंजी स्पर्श करें

8.3 नियंत्रण मोड

जबरन परिसंचरण वेंटिलेशन. निर्धारित तापमान मान के अनुसार, नियंत्रण प्रणाली पीआईडी ​​​​स्वचालित गणना के माध्यम से हीटर के आउटपुट को नियंत्रित करती है, ताकि गतिशील संतुलन प्राप्त किया जा सके।

8.4 संचार मोड

ईथरनेट मानक इंटरफ़ेस

8.5 तापमान नियंत्रण मॉड्यूल

स्वतंत्र अनुसंधान और विकास (उच्च और निम्न तापमान प्रभाव, कंपन और ईएमसी और अन्य संबंधित परीक्षणों के बाद)
