कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन

मॉडल: TOB-F200W-T3
TOB-F200W-T3 एक रोल-टू-रोल कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन है जिसमें तीन 200W फाइबर लेजर और तीन 100x100 मिमी स्कैन फ़ील्ड लेंस हैं। यह 300 मिमी चौड़ी और 10 माइक्रोमीटर मोटी तक फ़ॉइल चलाता है, छेद व्यास और छेद पिच को ±0.01 मिमी तक रखता है, और 1 एमएस प्रतिक्रिया के साथ वेब स्थिति को सही करता है।

जांच भेजें

अब बात करो

उत्पाद का परिचय

ज़ियामेन टीओबी न्यू एनर्जी टेक्नोलॉजी कं, लिमिटेड चीन में कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से प्रतिस्पर्धी मूल्य पर उच्च गुणवत्ता वाली कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन खरीदने के लिए आपका स्वागत है। यदि आपके पास सहयोग के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमें ईमेल करें।

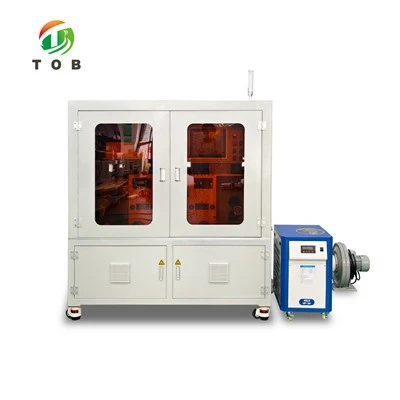

कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन

विनिर्देश

उत्पाद अवलोकन

TOB-F200W-T3 एक रोल-टू-रोल कॉपर फ़ॉइल लेजर ड्रिलिंग मशीन है जो लिथियम-आयन बैटरी करंट कलेक्टर फ़ॉइल के लिए बनाई गई है। ऑप्टिकल सेट को एकल-सिर के बजाय तीन प्रतियों में विभाजित किया गया है: तीन 200W फाइबर लेजर, तीन उच्च गति उच्च परिशुद्धता स्कैनिंग गैल्वेनोमीटर और तीन 100×100 मिमी स्कैनिंग फ़ील्ड लेंस, जो 320×320 मिमी प्लेटफॉर्म पर 300×300 मिमी ड्रिलिंग रेंज में काम करते हैं। 300 मिमी तक चौड़ी और 10 माइक्रोन तक मोटी कॉपर फ़ॉइल को 3 इंच के अनवाइंड और रिवाइंड शाफ्ट पर नियंत्रित किया जाता है, जिसमें 300 मिमी के अधिकतम रोल व्यास तक स्वचालित वाइंडिंग होती है।

मशीन वेब हैंडलिंग के साथ-साथ लेजर के आसपास भी बनाई गई है। सुधार प्रणाली 1ms प्रतिक्रिया के साथ फ़ॉइल स्थिति को ±0.2 मिमी तक रखती है, और समग्र सुधार सटीकता ±0.15 मिमी बताई गई है, जिसे निर्माता कच्चे माल की किनारे की नियमितता से संबंधित करता है। अनवाइंड और रिवाइंड दोनों त्वरित क्लैंपिंग और 4.3-इंच टच स्क्रीन पर सेट किए गए पैरामीटर के साथ सर्वो मोटर्स पर चलते हैं, जबकि ऑपरेटर स्टेशन एक विंडोज 10 पीसी है जिसमें कम से कम 12.4 इंच का मॉनिटर होता है। ड्रिलिंग लंबाई को टच स्क्रीन पर सेट किया जाता है ताकि मशीन लंबाई के अंत में खुद ही रुक जाए।

तकनीकी निर्देश

1. लेजर सिस्टम कॉन्फ़िगरेशन

वस्तु	विनिर्देश	ब्रांड	मात्रा (सेट)
लेजर स्रोत	फाइबर लेजर / पावर: 200W	/	3
लेजर स्कैनिंग गैल्वेनोमीटर	उच्च गति, उच्च परिशुद्धता	सैपुसेन	3
लेज़र स्कैनिंग फ़ील्ड लेंस	100*100मिमी	JGZOE	3

2. मुख्य प्रदर्शन पैरामीटर

पैरामीटर	कीमत
मशीन के आयाम	लगभग . 500मिमी × 1000मिमी × 1600मिमी
समारोह	तांबे की पन्नी की ड्रिलिंग
आर्द्रता/तापमान	5-50 डिग्री / 10-90%
मशीन का शोर	60dB से नीचे
तांबे की पन्नी सामग्री की चौड़ाई	300 मिमी से कम या उसके बराबर
तांबे की पन्नी सामग्री की मोटाई	10 μm से कम या उसके बराबर
ड्रिलिंग गति	लगभग . 100 μm: 0.013/मिनट; 200 μm: 0.016/मिनट; 500 μm: 0.085/मिनट (वास्तविक छेद डिज़ाइन के अधीन)
छेद व्यास सटीकता	± 0.01मिमी
छेद पिच सटीकता	± 0.01मिमी
धार सुधार सटीकता	± 0.2 मिमी
किनारा सुधार नियंत्रण	प्रतिक्रिया 1ms
समग्र सुधार सटीकता	± 0.15 मिमी (कच्चे माल की धार नियमितता से संबंधित)
कॉपर फ़ॉइल रोल व्यास	300 मिमी से कम या उसके बराबर
मशीन संचालन मोड	स्वचालित वाइंडिंग (अधिकतम रोल व्यास 300 मिमी)
शाफ़्ट व्यास को खोलना	3 inch
रिवाइंड शाफ़्ट व्यास	3 inch
लेजर ड्रिलिंग रेंज	300 मिमी × 300 मिमी
ड्रिलिंग प्लेटफार्म का आकार	320 मिमी × 320 मिमी
लेजर ऊर्जा	200W
लेजर जीवन	100000 घंटे से अधिक या उसके बराबर (रखरखाव-मुक्त)
ऑपरेशन इंटरफ़ेस	टच स्क्रीन 4.3 इंच
सहायक इनपुट डिवाइस	विंडोज़ 10 कंप्यूटर की आपूर्ति, मॉनिटर 12.4 इंच से बड़ा या उसके बराबर

3. यांत्रिक और इलेक्ट्रॉनिक कार्य

नहीं।	समारोह
1	मशीन में एक स्पष्ट तीन-रंग स्थिति सूचक प्रकाश और एक श्रव्य और दृश्य अलार्म फ़ंक्शन है
2	कार्यक्षेत्र मैनुअल, ऑटो, पॉज़ और आपातकालीन स्टॉप बटन से सुसज्जित है
3	मशीन में गंभीर खराबी के बाद, मशीन को बंद कर दिया जाता है और पुनः चालू कर दिया जाता है, और उपकरण अपनी प्रारंभिक स्थिति में वापस आ जाता है
4	मैनुअल और स्वचालित मोड एक बटन के साथ स्विच किए जाते हैं
5	अनवाइंड और रिवाइंड स्टेशनों को जल्दी से क्लैंप किया जा सकता है
6	अनवाइंड और रिवाइंड दोनों ही सर्वो मोटर्स का उपयोग करते हैं, और नियंत्रण पैरामीटर टच स्क्रीन इंटरफ़ेस पर सेट होते हैं
7	ड्रिलिंग की लंबाई टच स्क्रीन पर सेट की गई है; जब मशीन निर्धारित लंबाई तक पहुंचती है तो यह स्वचालित रूप से बंद हो जाती है और टच स्क्रीन इंटरफ़ेस पर एक संकेत के साथ एक श्रव्य और दृश्य अलार्म देती है
8	स्वचालित मोड में, पूरे-रोल ड्रिलिंग के लिए: जब अनवाइंड रोल खत्म हो जाता है, तो मशीन देरी के बाद रुक जाती है और टच स्क्रीन इंटरफ़ेस पर एक संकेत के साथ एक श्रव्य और दृश्य अलार्म देती है; विलंब का समय निर्धारित किया जा सकता है
9	ड्रिलिंग मलबे को अपशिष्ट संग्रहण बॉक्स में एकत्र किया जाता है; प्रत्येक छेद का आकार एक जैसा होता है, 99% मलबा हटा दिया जाता है, और यह सामग्री से चिपकता नहीं है
10	टच स्क्रीन होम पेज ± 2 मिमी की डिस्प्ले त्रुटि के साथ, ड्रिल किए गए रोल की लंबाई मिमी में प्रदर्शित करता है
11	मशीन मापदंडों को समूहों में वापस बुलाया जा सकता है; समूह के नाम संपादित और सहेजे जा सकते हैं
12	मशीन में धुआँ निष्कर्षण और धूल निष्कर्षण है
13	यदि ऑपरेशन के दौरान लेजर लगातार कोई प्रकाश उत्सर्जित नहीं करता है, तो मशीन बंद हो जाती है और एक श्रव्य और दृश्य अलार्म देती है
14	सर्किट में उपयोग किए गए घटक CE मानकों का अनुपालन करते हैं
15	मशीन के पैर फूमा कैस्टर का उपयोग करते हैं
