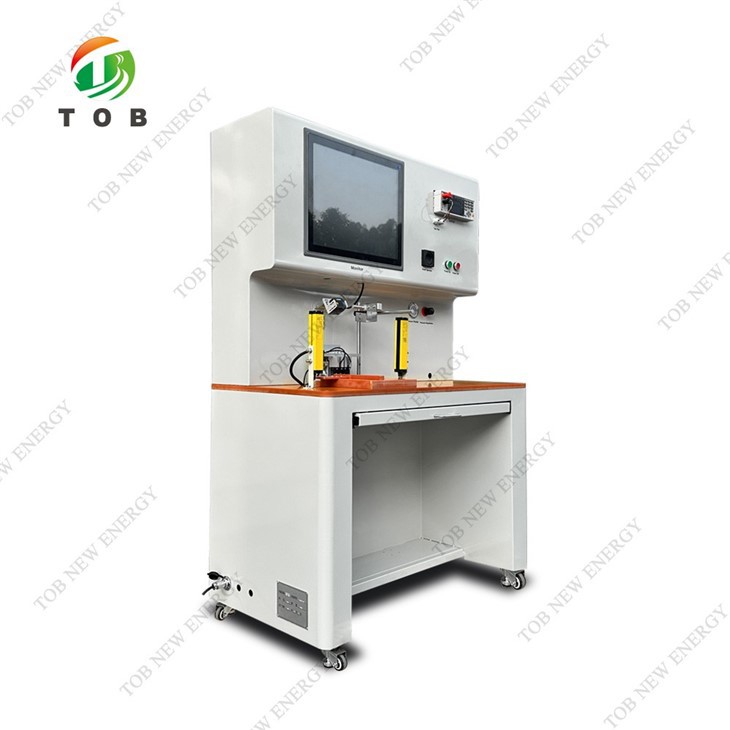

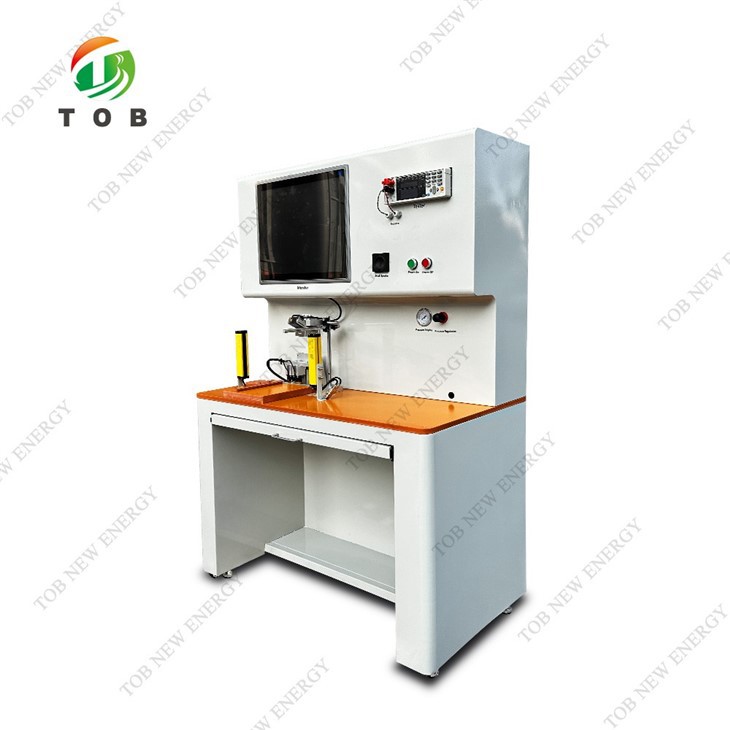

मैनुअल OCV बहु-कार्यात्मक छँटाई मशीन



थैली सेल के लिए मैनुअल OCV मल्टी-फंक्शनल सॉर्टिंग मशीन









1. उपकरण फ़ंक्शन



1.1 बुनियादी कार्य:

यह उपकरण एक मैनुअल OCV परीक्षण और डेटा बाइंडिंग उपकरण है . उत्पाद का उपयोग लिथियम-आयन पाउच कोशिकाओं के लिए किया जाता है, और इसके वोल्टेज और आंतरिक प्रतिरोध डेटा को ऊपरी कंप्यूटर के सॉफ़्टवेयर द्वारा क्रमबद्ध किया जा सकता है .}

1.2 उपकरण सुविधाएँ

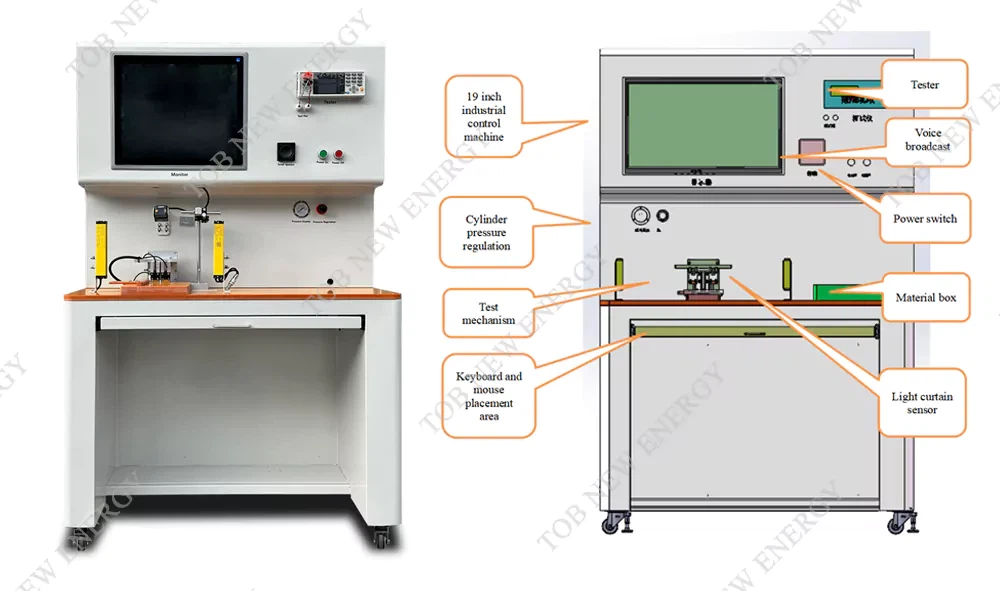

1.2.1 यह उपकरण एक कंप्यूटर सिस्टम, परीक्षक, परीक्षण उपकरण और सॉफ्टवेयर सिस्टम . के साथ है

1.3 कार्य विवरण

1.3.1 बैटरी सेल फीडिंग: मैन्युअल रूप से बैटरी को स्थिरता के ऊपर रखें .}

1.3.2 कार्य सिद्धांत: प्रकाश पर्दे के माध्यम से परीक्षक शुरू करें; परीक्षक सॉफ्टवेयर सिस्टम पर डेटा अपलोड करेगा जब यह समाप्त हो जाएगा, और आवाज ग्रेड को प्रसारित करेगी (आवाज को ढाल दिया जा सकता है) .

1.3.3 बैटरी सेल ब्लैंकिंग: मैन्युअल रूप से तैयार उत्पादों को इसी गियर ब्लिस्टर ट्रे में रखें ताकि सॉर्टिंग टेस्ट को पूरा किया जा सके .







2. औसत दर्जे का उत्पाद सीमा आवश्यकताएं:

2.1 संगत बैटरी सेल रेंज: लंबाई A: 50 मिमी -150 मिमी (शीर्ष सीलिंग एज सहित) चौड़ाई B: 25 मिमी -60 मिमी टैब लंबाई C: 8.5 मिमी से अधिक या बराबर कुल लंबाई d: 50 मिमी -160 मिमी टैब दूरी ई: 20 मिमी -80 मिमी मोटाई: 0.5 मिमी -5 मिमी





2.2 प्रक्रिया प्रदर्शन

1. यह मशीन थैली सेल लिथियम-आयन बैटरी के परीक्षण के लिए उपयुक्त है, 1 व्यक्ति ऑपरेशन के लिए एकल मशीन मानक .

2. मशीन मैनुअल फीडिंग और ब्लैंकिंग को अपनाती है, सिंपल पोजिशनिंग फिक्स्चर से लैस, प्रकार को बदलने के लिए आसान .}

3. कंप्यूटर डिस्प्ले उत्पादों का परीक्षण डेटा दिखाता है, जो दोषपूर्ण उत्पादों को पहचानना आसान है .}

4. औद्योगिक नियंत्रण प्रणाली, परीक्षण डेटा स्टोरेज के लिए डेटाबेस पर अपलोड किया जाएगा .}

5. वॉयस ब्रॉडकास्टिंग इसी तरह की, आवश्यकताओं के अनुसार मैनुअल प्लेसमेंट .

2.3 प्रत्येक प्रणाली के तकनीकी पैरामीटर

वस्तु	विनिर्देश	विवरण
क्षमता	10 पीपीएम से अधिक या बराबर	(विशेष रूप से मैनुअल ब्लैंकिंग गति के अनुसार, परीक्षण का समय लगभग 0.3s है)
असफलता दर	1% से कम या बराबर
उपज	99% से अधिक या बराबर
शक्ति	1.5 किलोवाट	उपकरण प्रचालन शक्ति



3. मानक कॉन्फ़िगरेशन तालिका

3.1 मानक भागों और मुख्य कॉन्फ़िगरेशन सूची

नहीं .	वस्तु	ब्रांड	टिप्पणी
1	औद्योगिक नियंत्रण मशीन	19 इंच	अनुकूलन
3	टेस्टर	Hioki (BT3561)
4	सॉफ्टवेयर OCV प्रबंधन प्रणाली	V1.0
5	सिलेंडर, सोलनॉइड वाल्व	AirTac



3.2 स्थापना पर्यावरण आवश्यकताएं

वस्तु	विनिर्देश	पैरामीटर
उपस्कर विनिर्देशन	आयाम	एल 1000 * डब्ल्यू 660 * एच 1540 (मिमी) मिमी; आकार अंतिम डिजाइन के अधीन होगा
	वज़न	लगभग 100 किलोग्राम
	रंग	अंतर्राष्ट्रीय गर्म ग्रे
पर्यावरण आवश्यकताएँ	वायु स्रोत	हवा का दबाव 0.5 ~ 0.7 एमपीए (ग्राहक द्वारा प्रदान किया गया)
	आपूर्ति शक्ति	वोल्टेज 220V 50Hz; वोल्टेज में उतार -चढ़ाव%10%से कम है; बिजली की आपूर्ति: 1.5kW, ग्राउंड वायर और फेज लॉस प्रोटेक्शन होना चाहिए
	सहन करना	>100 किग्रा/एम 2
