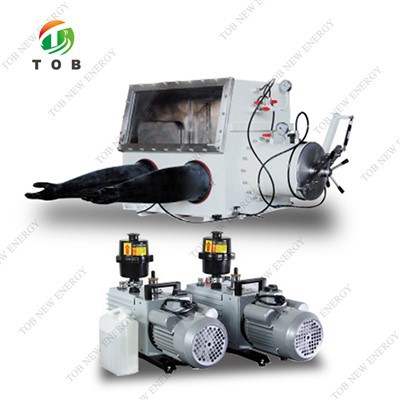

लिथियम आयन बैटरी दस्ताने बॉक्स

वैक्यूम पंप

एडवर्ड्स (यूके)

घूमने वाला पंखा

दरगांग (ताइवांग)

जल विश्लेषक

वीटीआई (यूएसए)

ऑक्सीजन विश्लेषक

वीटीआई (यूएसए)

दाबानुकूलित संवेदक

हैलस्ट्रुप (जर्मनी)

शुद्धिकरण सामग्री

बीएएसएफ (जर्मनी), यूओपी (यूएसए)

ब्यूटाइल रबर के दस्ताने

एंसेल (यूएसए)

विद्युत चुम्बकीय वाल्व

बुर्केट (जर्मनी)

पाइप फिटिंग

लेग्रिस (फ्रांस)

पीएलसी और टच स्क्रीन

सीमेंस (जर्मनी)

निपीडमान

विका (जर्मनी)

एकीकृत वाल्व बेस

स्वनिर्धारित

दस्ताना बॉक्स

दो स्टेशन बॉक्स

सामग्री: 304 स्टेनलेस स्टील, 3 मिमी मोटाई

भीतरी सतह: स्टेनलेस स्टील

बाहरी सतह: स्प्रे पेंट, सफेद

बॉक्स के आंतरिक आयाम: L1800mm x W750mm x H900mm।

सामने की खिड़की

झुकी हुई खिड़की, पारदर्शी टेम्पर्ड सुरक्षा ग्लास, 8 मिमी मोटी, सुरक्षात्मक फिल्म के साथ

दस्ताना बंदरगाह: एल्यूमीनियम सामग्री, ओ-रिंग सील

दस्ताने: ब्यूटाइल रबर, मोटाई 0.4 मिमी से अधिक, व्यास 8 ", लंबाई 32"

फ़िल्टर: 0.3 माइक्रोन, 1 गैस इनलेट और 1 गैस आउटलेट

शेल्फ: स्टेनलेस स्टील, समायोज्य ऊंचाई

बॉक्स लाइटिंग: एलईडी लाइट, प्रत्येक कांच की खिड़की के ऊपर स्थापित

इंटरफ़ेस: 8 अतिरिक्त इंटरफ़ेस, डीएन 40 केएफ

टी-आकार का बड़ा संक्रमण

टी-आकार का बड़ा संक्रमण

आकार: व्यास 360 मिमी, लंबाई 600 मिमी

सामग्री: 304 स्टेनलेस स्टील

सतह: आंतरिक सतह को पॉलिश किया गया है, बाहरी सतह को पेंट किया गया है (सफेद)

दो दस्ताना बक्सों के मध्य में स्थित है

दीवार

स्लाइडिंग ट्रे: 304 स्टेनलेस स्टील

हैच: तीन दरवाजे, एनोडाइज्ड एल्यूमीनियम सामग्री, 10 मिमी की मोटाई, ऊर्ध्वाधर संचालन, उठाने की व्यवस्था के साथ

दबाव नापने का यंत्र: एनालॉग डिस्प्ले

नियंत्रण

सोलनॉइड वाल्व टच स्क्रीन का स्वचालित संचालन

टी-आकार का छोटा संक्रमण

टी-आकार का छोटा संक्रमण

आकार: व्यास 150 मिमी, लंबाई 800 मिमी, और बॉक्स में प्रवेश करने वाले भाग की लंबाई 100 मिमी है

सामग्री: 304 स्टेनलेस स्टील

सतह: भीतरी सतह को ब्रश किया जाता है और बाहरी सतह को रंगा जाता है (सफ़ेद)

दीवार

केबिन दरवाजा: चल स्लाइडिंग प्लेट और प्रेस बटन प्रकार दरवाजा खोलने के मोड के साथ तीन दरवाजे

दबाव नापने का यंत्र: एनालॉग डिस्प्ले

बड़ा संक्रमण

बड़ा संक्रमण

आकार: व्यास 360 मिमी, लंबाई 600 मिमी

सामग्री: 304 स्टेनलेस स्टील

सतह: आंतरिक सतह को पॉलिश किया गया है, बाहरी सतह को पेंट किया गया है (सफेद)

दीवार

स्लाइडिंग ट्रे: 304 स्टेनलेस स्टील

हैच: डबल दरवाजा, एनोडाइज्ड एल्यूमीनियम सामग्री, 10 मिमी की मोटाई, ऊर्ध्वाधर संचालन, उठाने की व्यवस्था के साथ

दबाव नापने का यंत्र: एनालॉग डिस्प्ले

नियंत्रण

सोलनॉइड वाल्व टच स्क्रीन का स्वचालित संचालन

छोटा संक्रमण

छोटा संक्रमण

आकार: व्यास 150 मिमी, लंबाई 30 मिमी, और बॉक्स में प्रवेश करने वाले भाग की लंबाई 100 मिमी है

सामग्री: 304 स्टेनलेस स्टील

सतह: भीतरी सतह को ब्रश किया जाता है और बाहरी सतह को रंगा जाता है (सफ़ेद)

दीवार

हैच: मूवेबल स्लाइडिंग प्लेट और प्रेस बटन टाइप डोर ओपनिंग मोड के साथ डबल डोर

दबाव नापने का यंत्र: एनालॉग डिस्प्ले

गैस शोधन परिसंचरण प्रणाली

स्वतंत्र शुद्धिकरण कैबिनेट के दो सेट, प्रत्येक में शामिल हैं:

शुद्धिकरण स्तंभ

कार्य: गैस सीलिंग, पानी और ऑक्सीजन हटाना

पोत सामग्री: 304 स्टेनलेस स्टील

शुद्धिकरण सामग्री: तांबा उत्प्रेरक: 5 किग्रा; आणविक चलनी: 5 किग्रा

शुद्धिकरण क्षमता: डीएरेशन: 60एल; पानी निकालना: 2 किग्रा,

जल ऑक्सीजन सूचकांक: 1ppm से कम

परिसंचरण तंत्र

कार्यशील गैस: नाइट्रोजन, आर्गन, हीलियम

परिसंचरण क्षमता: एकीकृत प्रशंसक प्रवाह 90m3 / h

उत्थान

ऑपरेशन: पीएलसी स्वचालित नियंत्रण पुनर्जनन प्रक्रिया

पुनर्जनन गैस: कार्यशील गैस और हाइड्रोजन का मिश्रण, (हाइड्रोजन 5-10%)

वैक्यूम पंप

विशिष्टता: 8m3/h, वेन पंप, तेल धुंध फिल्टर, वायु कंपन नियंत्रण के साथ

वाल्व

मुख्य वाल्व: डीएन 40 केएफ, विद्युत कोण वाल्व

नियंत्रण वाल्व: सोलनॉइड एकीकृत वाल्व

नियंत्रण प्रणाली

नियंत्रण प्रणालियों के दो सेट, जिनमें से प्रत्येक में शामिल हैं:

कार्य: दबाव नियंत्रण और अनुकूली कार्यों के साथ स्व-निदान, पावर-ऑफ और स्व-प्रारंभिक सुविधाओं सहित; स्वचालित नियंत्रण, चक्र नियंत्रण, पासवर्ड सुरक्षा; यूनिट नियंत्रण सीमेंस पीएलसी टच स्क्रीन को अपनाता है।

दबाव नियंत्रण: नियंत्रण बॉक्स और संक्रमण टैंक का दबाव काम करने का दबाव ± 10mbar के भीतर स्वतंत्र रूप से सेट किया जा सकता है, और यदि यह ± 12mbar से अधिक हो तो सिस्टम स्वचालित रूप से सुरक्षा करेगा;

फ़ुट पेडल: दबाव बढ़ाने और कम करने के आसान संचालन के लिए बॉक्स के दबाव को नियंत्रित करें

प्रदर्शन प्रणाली

सीमेंस पीएलसी टच स्क्रीन स्मार्ट 700 का उपयोग ऑपरेशन स्थिति, बॉक्स दबाव, सिस्टम रिकॉर्ड इत्यादि प्रदर्शित करने के लिए किया जाता है।

वैक्यूम सिस्टम नियंत्रण

यूके एडवर्ड्स वैक्यूम पंप, 8m3/h की प्रवाह दर के साथ मैन्युअल रूप से या पीएलसी द्वारा शुरू किया जा सकता है। यह ट्रांज़िशन टैंक को वैक्यूम कर सकता है और टैंक के दबाव संतुलन को बनाए रख सकता है। वैक्यूम पंप की सीमा वैक्यूम डिग्री 2x10-1pa से कम या उसके बराबर है

ऑक्सीजन विश्लेषक

माप सीमा: 0-1000पीपीएम

ZrO2 सेंसर के साथ, ईंधन सेल के कम जीवन और हवा के संपर्क में न आने की समस्या से बचा जा सकता है।

जल विश्लेषक

माप सीमा: 0-500पीपीएम प्लैटिनम इलेक्ट्रोड संरचना (पी2ओ5 संरचना, जिसे फैक्ट्री स्तर तक आसानी से साफ किया जा सकता है)

इसमें अनुप्रयोगों की एक विस्तृत श्रृंखला है, विशेष रूप से लिथियम बैटरी विनिर्माण और धातु कार्बनिक उपयोगकर्ताओं के लिए, प्रारंभिक स्थिति को सफाई और पुनर्जनन प्रक्रियाओं के माध्यम से बहाल किया जा सकता है, जिससे एक बार के प्रदूषण या स्क्रैप की समस्या से बचा जा सकता है।

कार्बनिक विलायक अवशोषक

बॉक्स में रखें, आकार: व्यास 136 मिमी, ऊंचाई 256 मिमी, 2 किलो सक्रिय कार्बन भरा हुआ, सामग्री को जल्दी से बदला जा सकता है, और उच्च शुद्धता वाला वातावरण क्षतिग्रस्त नहीं होगा।

एचएफ हटाने वाला उपकरण

एक अलग शुद्धिकरण कैबिनेट में स्थित है

आकार: व्यास 237मिमी, ऊंचाई 407मिमी, मोटाई 0.3मिमी

सामग्री: 304 स्टेनलेस स्टील

9 किलो एल्युमिना कण भरें। मुख्य परिसंचरण पाइपलाइन से जुड़ा हुआ, परिसंचरण गैस पहले गैस में एचएफ को अवशोषित करने के लिए एचएफ हटाने वाले उपकरण के माध्यम से प्रवाहित हो सकती है। मैनुअल बॉल वाल्व द्वारा नियंत्रित, यह जल्दी से सोखने वाली सामग्री को बदल सकता है, और परिसंचरण वातावरण को नुकसान नहीं पहुंचाएगा।
