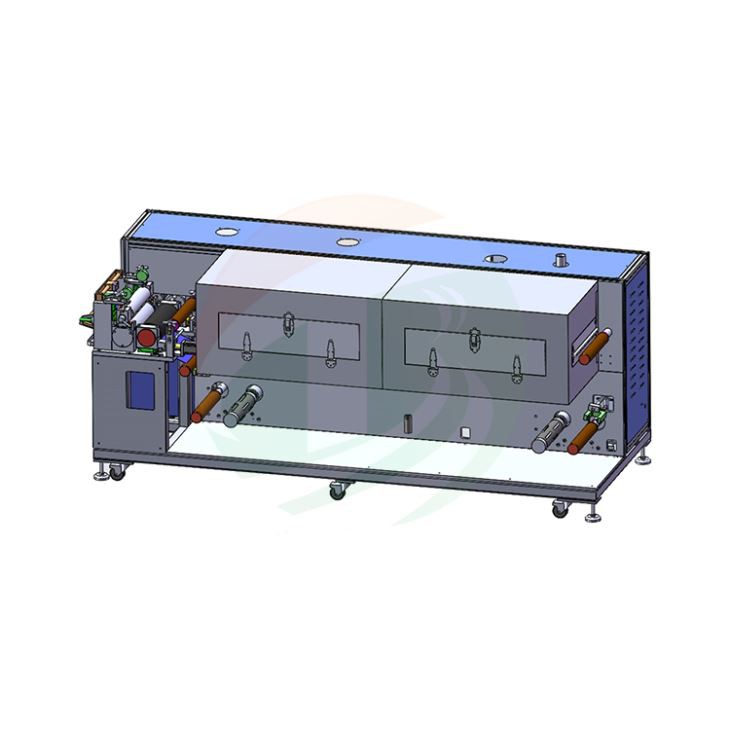

इलेटकोर्ड कोटिंग मशीन

1.कार्य: सतत और रुक-रुक कर कोटिंग मशीन
2.ओवन सेक्शन नंबर: 2 सेक्शन 1 मीटर ओवन
3.कोटिंग गति:0~1 मी/मिनट
4. सुनिश्चित करें कि कोटिंग की चौड़ाई: 280 मिमी से कम या उसके बराबर हो
5.मॉडल:TOB-SY300J-2
6.आयाम: L 2700*W 1040*H 1000mm
7.वजन लगभग 1.1T

जांच भेजें

अब बात करो

उत्पाद का परिचय

सतत और रुक-रुक कर लिथियम आयन बैटरी कोटिंग मशीन

उत्पाद वीडियो

विनिर्देश

तकनीकी निर्देश

विशेषताएं: *निरंतर और रुक-रुक कर कोटिंग प्राप्त करने के लिए स्वतंत्र रूप से स्विच कर सकते हैं;

*सब्सट्रेट तनाव नियंत्रण, परिवहन स्थिरता, कॉन्फ़िगरेशन सुधार उपकरण;

*गर्म हवा ओवन, ऊपरी और निचले दो तरफा उड़ाने, उच्च गुणवत्ता वाले सुखाने प्रभाव;

*तीन-रोल ट्रांसफर कोटिंग, चौड़ी कोटिंग विंडो;

*कोमा स्क्रेपर माप, सटीक समायोजन एजेंसियों के साथ, उच्च परिशुद्धता कोटिंग तक पहुंच;

*पावर हीटिंग को नियंत्रित करने के लिए एनालॉग सिग्नल का उपयोग करना, हीटिंग सिस्टम की उच्च सटीकता ±0.3 डिग्री, लंबा जीवन;

*पीएलसी नियंत्रण, टच स्क्रीन ऑपरेशन, प्रयोग करने में आसान;

*वैकल्पिक विलायक पुनर्प्राप्ति उपकरण;

उपकरण समारोह:

नहीं।	वस्तु	तकनीकी मापदंड	टिप्पणी
1	उपयुक्त व्यवस्था	लिथियम आयरन फॉस्फेट, लिथियम कोबाल्ट ऑक्साइड, लिथियम मैंगनीज ऑक्साइड, ग्रेफाइट और सिलिकॉन कार्बन सिस्टम बैटरी सकारात्मक और नकारात्मक इलेक्ट्रोड कोटिंग प्रक्रिया
2	कोटिंग विधि	सतत कोटिंग, अंतराल कोटिंग	स्थानांतरण कोटिंग मशीन
3	ओवन अनुभाग संख्या	2 खंड 1 मीटर ओवन
4	कोटिंग की गति	0~1मी/मिनट	सुखाने की स्थिति से निर्धारित करें
5	सब्सट्रेट की मोटाई	एल्यूमिनियम फ़ॉइल: 8-30उम तांबे की पन्नी: 8-30उम
6	रोल सतह डिजाइन की चौड़ाई	330 मिमी
7	कोटिंग की चौड़ाई सुनिश्चित करें	280 मिमी से कम या उसके बराबर
	कोटिंग रोलर, रबर रोलर	Φ120मिमी
	प्रेसर रोल	Φ80मिमी
8	कोटिंग सटीकता	±3um
9	दो तरफा कोटिंग वजन सटीकता (मिलीग्राम/सेमी2)	कोटिंग केंद्र मान ±1.0%
10	घोल की चिपचिपाहट	2000~12000 (mPas)
11	एकल-लेपित सूखी मोटाई सीमा	20-200μm
12	विलायक विशेषताएँ	तैलीय विलायक एनएमपी (एसजी =1 .033, बीपी =204 डिग्री)
12	विलायक विशेषताएँ	पानी जैसा विलायक H2O/NMP(sg=1.000,bp=100 डिग्री )
13	यथार्थ सामग्री	20~85%
14	कोटिंग आयाम सटीकता (मिमी)	L ±1 से कम या उसके बराबर,W ±0 से कम या उसके बराबर.5	एल: लंबाई दिशा डब्ल्यू: चौड़ाई दिशा
15	सकारात्मक और नकारात्मक संरेखण सटीकता (मिमी)	L ±1 से कम या उसके बराबर,W ±0 से कम या उसके बराबर.5	एल: लंबाई दिशा डब्ल्यू: चौड़ाई दिशा

प्रत्येक भाग की संरचना:

1. मशीन हेड मैकेनिज्म

नहीं	वस्तु	तकनीकी मापदंड	टिप्पणी
1	ओवर रोलर इंस्टालेशन संरचना	स्टील फ्रेम मजबूती से स्थापित
2	रोलर सतह उपचार	धात्विक एल्यूमीनियम रोलर सतह ऑक्सीकरण
3	तनाव नियंत्रण प्रणाली	स्वचालित निरंतर तनाव नियंत्रण, तनाव सीमा 0~50N, सर्वो मोटर नियंत्रण
4	सुधार विधि	स्वचालित ईपीसी नियंत्रण, यात्रा 50 मिमी
5	फ़ीड रोल सामग्री विधि	3- इंच के इन्फ़्लैटेबल शाफ्ट के साथ रोल सामग्री;
5	फ़ीड रोल सामग्री विधि	एकल इन्फ्लेटेबल शाफ्ट के साथ अनवाइंडिंग
6	अधिकतम अनवाइंडिंग व्यास	Ф250मिमी
7	इन्फ्लेटेबल शाफ्ट की अधिकतम असर क्षमता	80 किग्रा
8	अनवाइंडिंग इन्फ्लेटेबल शाफ्ट की संख्या	1 टुकड़ा
9	मुख्य ड्राइव मोटर	सर्वो मोटर
10	खुरचनी संरचना	दो तरफा अल्पविराम खुरचनी
11	कोटिंग रोलर (स्टील रोलर)	सतह पर कठोर क्रोमियम चढ़ाना
12	बैक रोलर (गोंद रोलर)	भूतल पैकेज आयातित ईपीडीएम
13	स्क्रैपर आंतरायिक ऊंचाई समायोजन	नियमावली
14	एकल मशीन सिर की स्थिति	ओवन के सामने स्थापना और संचालन

2. ओवन

नहीं।	वस्तु	तकनीकी मापदंड	टिप्पणी
1	ओवन संरचना	डबल परतें स्वतंत्र हीटिंग, ऊपर और नीचे कॉन्फ़िगरेशन
2	ओवन की लंबाई	1 मीटर/सेक्शन, कुल 2 सेक्शन
3	सामग्री	SUS304 स्टेनलेस स्टील
4	तापमान नियंत्रण	सामान्य कामकाजी तापमान नियंत्रण, अधिक तापमान निगरानी अलार्म सुरक्षा नियंत्रण में विभाजित, और हीटिंग मुख्य शक्ति को काट दिया; सभी अनुभाग पूर्णतः स्वतंत्र नियंत्रण वाले हैं
5	तापन विधि	पावर हीटिंग, गर्म हवा परिसंचरण संरचना, सटीकता ±0.3 डिग्री को नियंत्रित करने के लिए एनालॉग सिग्नल
6	एकल ओवन हीटिंग पावर	6 किलोवाट
7	ओवन का आंतरिक तापमान	डिज़ाइन अधिकतम 150 डिग्री, एकल खंड ओवन आंतरिक तापमान अंतर 2.5 डिग्री से कम या उसके बराबर
8	फूंकने की विधि	ऊपरी और नीचे बहने वाला, ऊपरी और नीचे पवन कक्ष साझा हीटिंग बॉडी
9	तुयेरे संरचना	एक विशेष साँचे का उपयोग करके ट्यूयर ग्रूव को स्लॉट किया गया
10	पंखे की गति का नियंत्रण	संपर्ककर्ता नियंत्रण
11	गरम करना	सॉलिड स्टेट रिले
12	पंखा सामग्री	SUS304 स्टेनलेस स्टील
13	विलायक पुनर्प्राप्ति प्रणाली	वैकल्पिक

3. घुमावदार तंत्र

नहीं।	वस्तु	तकनीकी मापदंड	टिप्पणी
1	सुधार	ओवन के निकास पर स्थापित किया गया
2	तनाव	स्वचालित निरंतर तनाव नियंत्रण
3	स्थापना संरचना विधि	स्टील फ्रेम मजबूती से स्थापित
4	घुमावदार इन्फ्लेटेबल शाफ्ट की संख्या	1 टुकड़ा	एक भुजाओं वाली घुमावदार

4. नियंत्रण प्रणाली:

नहीं।	वस्तु	तकनीकी मापदंड	टिप्पणी
1	मुख्य नियंत्रण प्रणाली	टच स्क्रीन, पीएलसी, सर्वो सिस्टम
2	रनिंग मोड	मैनुअल, स्वचालित, आपातकालीन स्टॉप, पूरी मशीन के आगे और पीछे काम कर सकते हैं
4	खतरे की घंटी	जब डिवाइस विफल हो जाता है, तो टच स्क्रीन संबंधित सुधार स्क्रीन प्रदर्शित करेगी

5.आयाम: एल 2700*डब्ल्यू 1040*एच 1000मिमी; वजन लगभग 1.1T

उपकरण सटीकता

1. हार्डवेयर सटीकता

नहीं।	वस्तु	तकनीकी मापदंड	टिप्पणी
1	खुरचनी	राउंड बीटिंग ±1.5um से कम या उसके बराबर,Ra0.4, सीधापन ±1.5um से कम या उसके बराबर
2	कोटिंग रोलर (स्टील रोलर)	राउंड बीटिंग ±1 .5um से कम या उसके बराबर,Ra0.4 सीधापन ±1.5um से कम या उसके बराबर
3	रबर का बेलन	राउंड बीटिंग 10um से कम या उसके बराबर, सीधापन 10um से कम या उसके बराबर
4	सुधार त्रुटि	±0.2मिमी
