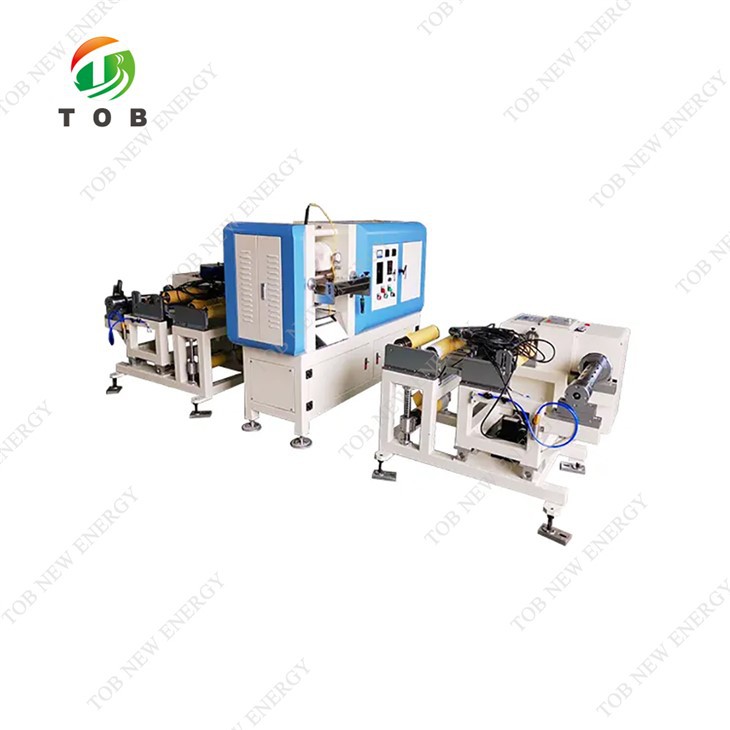

लिथियम बैटरी बनाने की मशीन

समारोह

कैलेंडर बैटरी इलेक्ट्रोड

रोलर व्यास

व्यास 210 मिमी

रोलर की चौड़ाई

330 मिमी, प्रभावी उपयोग चौड़ाई 300 मिमी

रफ़्तार

2-8आर/मिनट(1.3-5.2मी/मिनट,समायोज्य)

कोटिंग की एकरूपता

±0.002मिमी(उपयोगकर्ता गारंटी)

रोलिंग के बाद इलेक्ट्रोड की मोटाई एकरूपता

कोटिंग की एकरूपता सुनिश्चित करने के आधार पर ±0.002 मिमी से कम या उसके बराबर,

दबाव रोलर लेआउट: ऊपरी और नीचे क्षैतिज लेआउट

मशीन की उपस्थिति

कंप्यूटर ग्रे, नीला, 2 डायल संकेतक स्थापित करें।

इंस्टालेशन प्रोटेक्ट डिवाइस, चित्रित चेतावनी रंग

सहन करना

रोलर प्रेस के लिए विशेष बीयरिंग

स्नेहन

3# लिथियम बेस ग्रीस

रोलर की चौड़ाई

300 मिमी

कैलेंडर मॉडल

हाइड्रॉलिक प्रेस

सामग्री

9Cr3Mo सीरीज उच्च मिश्र धातु कोल्ड रोल्ड स्टील

सतह की कठोरता

अपर एचआरसी66

कठोर परत की गहराई

18-25मिमी

रोलर का लेपित क्रोमियम

0.18मिमी से अधिक या उसके बराबर

रोलर का ट्रेल जंप

±0.002मिमी से कम या उसके बराबर

रोलर सतह का खुरदरापन

रा 0 से कम या उसके बराबर.4

रोलर के बीच गैप समायोजन

तेल के दबाव को बदलने के लिए मैन-मशीन इंटरफ़ेस समायोजन के माध्यम से।

रोलर मूवमेंट मान मैन-मशीन इंटरफ़ेस स्क्रीन द्वारा प्रदर्शित किया जाता है।

रोलर गैप को बदलने के लिए मैन-मशीन इंटरफ़ेस पर इनपुट समायोजन,

सर्वो डिस्प्ले समायोजित होता है।

रोलर गैप समायोजन रेंज

0-2मिमी

रोलर ड्राइव

साइक्लोइड रिड्यूसर

मुख्य मोटर शक्ति

0.75kw (380V 50hz)

दबाव विधि

इलेक्ट्रिक हाइड्रोलिक पंप

हाइड्रोलिक सिलेंडर विशिष्टता

सिलेंडर का व्यास 60 मिमी, स्ट्रोक 10 मिमी

अधिकतम कार्य दबाव

63T X2 पीसी

अधिकतम कार्य वायु दाब

25 एमपीए

मुख्य मशीन का वजन

1T के बारे में

उपकरण का रंग

कंप्यूटर ग्रे

कुल मिलाकर सतह की मोटाई एकरूपता

(औसत खुरदरापन, रा) 0.8-1.25 मी

दबाने वाले रोलर्स की सतह की फिनिश/समानता

0.003 मिमी के क्रम में

टिप्पणी

दो उच्च परिशुद्धता वाले माइक्रोमीटर नॉब के साथ {{0}}.05-1.{2}} मिमी (0.003 मिमी की सहनशीलता) की सीमा में रोलर गैप को समायोजित करने के लिए समायोज्य माइक्रोमीटर नॉब रखें

इलेक्ट्रोड तनाव नियंत्रण

चुंबकीय पाउडर ब्रेक, क्रांति दूरी 50N.m

तनाव समायोजन सीमा

2.3-20कि.ग्रा

सुधार नियंत्रण

फोटोइलेक्ट्रिक सुधार उपकरण

निर्देशित नियंत्रण

रैखिक असर गाइड

संचलन की कुल लंबाई

±50मिमी

वज़न

लगभग 80 किग्रा

शाफ़्ट

3 इंच

घुमावदार धुरी

नियंत्रण वाल्व वायु शाफ्ट के साथ, एक वायवीय बंदूक को कॉन्फ़िगर करना

इलेक्ट्रोड तनाव नियंत्रण

चुंबकीय पाउडर ब्रेक, क्रांति दूरी 50N.m

तनाव समायोजन सीमा

2.3-20कि.ग्रा

सुधार नियंत्रण

फोटोइलेक्ट्रिक सुधार उपकरण

सुधार सटीकता

±0.5मिमी

निर्देशित नियंत्रण

रैखिक असर गाइड

संचलन की कुल लंबाई

±50मिमी

गाड़ी चलाना

रील को मोटर रिड्यूसर और मैग्नेटिक पाउडर क्लच के माध्यम से चलाएं

वाइंडिंग मोटर पावर:0.75KW(420V/50Hz 3 चरण)

वज़न

लगभग 80 किग्रा

शाफ़्ट

3 इंच
