24V15A लैपटॉप कंप्यूटर बैटरी परीक्षक

संकेतक परियोजना

सूचकांक पैरामीटर

इनपुट वोल्टेज

AC:220V ±10% / 50Hz

इनपुट शक्ति

2400W

संकल्प अनुपात

एडी:16बिट;डीए:16बिट

इनपुट उपस्थिति

1MΩ से अधिक या उसके बराबर

वोल्टेज

प्रति चैनल आउटपुट रेंज

चार्जिंग:2.5V~24V

डिस्चार्ज:2.5V~24V

शुद्धता

± 0.02% रेंज

स्थिरता

0.01%

मौजूदा

प्रति चैनल आउटपुट रेंज

चार्जिंग: 30mA~15A

डिस्चार्ज: 30mA~15A

शुद्धता

± 0.03% रेंज

स्थिरता

0.015%

शक्ति

एकल चैनल आउटपुट पावर

360W

स्थिरता

0.05%

समय

वर्तमान प्रतिक्रिया समय

वर्तमान 10% से 90% या 90% से 10% हार्डवेयर प्रतिक्रिया समय<= 20ms

चरण समय सीमा

1 से 65535 मिनट/कार्य चरण

समय प्रारूप समर्थन 00:00:00 (hh: mm: ss)

डेटा रिकॉर्डिंग

डेटा रिकॉर्डिंग की स्थिति

समय Δt: （0.01s~60000s)

वोल्टेज ΔU:(5mV~24V)

बिजली ΔI: (5mA~15A)

आवृत्ति रिकॉर्ड करें

100हर्ट्ज

चार्ज

चार्जिंग मोड

लगातार चालू, लगातार वोल्टेज, लगातार चालू लगातार वोल्टेज, लगातार बिजली, लगातार बिजली लगातार वोल्टेज;

कट-ऑफ स्थिति

वोल्टेज, वर्तमान, सापेक्ष समय, क्षमता;

स्राव होना

फायरिंग पैटर्न

निरंतर धारा, निरंतर शक्ति, निरंतर धारा और निरंतर वोल्टेज;

कट-ऑफ स्थिति

वोल्टेज, वर्तमान, सापेक्ष समय, क्षमता;

प्रसार

साइकिल परीक्षण रेंज

1~65535 बार

एक चक्र में चरणों की संख्या

255

लूप नेस्टिंग

नेस्टेड चक्रों की 4 परतों के लिए अधिकतम समर्थन, किसी भी कार्य चरण के लिए चक्र में कूदने का समर्थन;

रक्षा करना

सुरक्षा सुरक्षा और अपवाद सुरक्षा

डेटा सुरक्षा को पावर डाउन करें

वोल्टेज ऊपरी और निचली सीमाएँ, वर्तमान ऊपरी और निचली सीमाएँ, क्षमता ऊपरी और निचली सीमाएँ, ऊर्जा ऊपरी और निचली सीमाएँ, नियंत्रण पैरामीटर सहनशीलता से बाहर संरक्षण, वर्तमान और वोल्टेज उतार-चढ़ाव संरक्षण, वोल्टेज ढलान संरक्षण, विलंब संरक्षण, सहायक वोल्टेज संरक्षण, सहायक तापमान सुरक्षा;

हार्डवेयर सुरक्षा

एंटी-रिवर्स कनेक्शन सुरक्षा, इनपुट ओवरवॉल्टेज सुरक्षा, आउटपुट ओवरवॉल्टेज सुरक्षा, इनपुट ओवरकरंट सुरक्षा, आउटपुट ओवरकरंट सुरक्षा, ओवरहीटिंग सुरक्षा, ओवरलोड सुरक्षा, आउटपुट नो-लोड सुरक्षा;

चैनल विशेषताएँ

ऊर्जा-बचत इन्वर्टर तकनीक का उपयोग करना, चैनलों के बीच स्थानीय हस्तांतरण में ऊर्जा, ऊर्जा की बचत और पर्यावरण संरक्षण; ऑटोमोबाइल क्लास मुख्य नियंत्रण योजना, 200KHz उच्च आवृत्ति रूपांतरण, छोटे अनाज और कम शोर को अपनाना;

छोटे उपकरण का आकार, कम ऊर्जा खपत, कम गर्मी;

निरंतर वर्तमान स्रोत और निरंतर वोल्टेज स्रोत स्वतंत्र डबल बंद-लूप संरचना को अपनाते हैं;

सिस्टम एकीकृत डिज़ाइन को अपनाता है, यूनिट कंप्यूटर परीक्षण सर्वर को सीधे इंटरनेट से जोड़ता है; उच्च गति 100Hz नमूनाकरण;

प्रत्येक चैनल के लिए 1 जीबी ऑफ़लाइन भंडारण क्षमता;

चैनल नियंत्रण मोड

स्वतंत्र नियंत्रण

वोल्टेज और वर्तमान का पता लगाने का नमूना

चार तार कनेक्शन

शोर

<80dB

ऊपरी कंप्यूटर का संचार मोड

टीसीपी/आईपी

डेटा आउटपुट मोड

एक्सेल, TXT, चार्ट

संचार इंटरफेस

ईथरनेट 100M

प्रति यूनिट चैनलों की संख्या

8

कार्य वातावरण की आवश्यकताएँ

संकेतक परियोजना

सूचकांक पैरामीटर

तापमान रेंज आपरेट करना

25 डिग्री ±10 डिग्री

स्टोरेज टेंपरेचर रेंज

0 डिग्री ~45 डिग्री

कार्य वातावरण सापेक्ष आर्द्रता सीमा

30% ~ 80% आरएच (कोई संघनन नहीं)

भंडारण वातावरण सापेक्ष आर्द्रता सीमा

30% ~ 90% आरएच (कोई संघनन नहीं)

स्थिरता विनिर्देश और आयाम

संकेतक परियोजना

सूचकांक पैरामीटर

दबाना प्रकार

ग्राहक की ज़रूरतों के अनुसार चुनें

प्रति यूनिट बॉक्स आयाम (W*D*H)

500 * 480 * 86 (मिमी)

कैबिनेट का आकार (W*D*H)

606 * 800 * 1800 (मिमी)

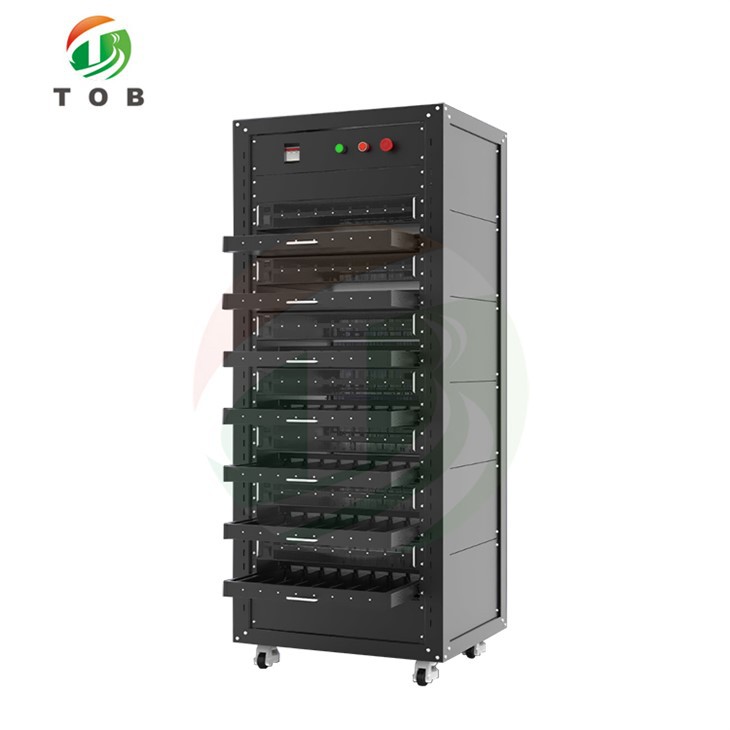

उपकरण चित्र (केवल संदर्भ के लिए)

एसएमबीयूएस विशेषताएं

संकेतक परियोजना

सूचकांक पैरामीटर

हार्डवेयर अनुकूलता

SMBUS, I2C संचार प्रोटोकॉल के साथ संगत, 400KHz हाई-स्पीड मोड का समर्थन करता है;

सॉफ्टवेयर अनुकूलता

स्मार्ट बैटरी डेटा विशिष्टता संशोधन 1.1 द्वारा परिभाषित मानक विशिष्टता फ़ील्ड सूचना निर्देश के साथ संगत। उपयोगकर्ता विभिन्न चिप प्रोटोकॉल का समर्थन करने के लिए डीबीसी को संपादित कर सकते हैं।

डेटा पढ़ने की आवृत्ति

8CH स्वतंत्र संचालन, प्रत्येक चैनल को अलग-अलग SMBUS पैरामीटर सूची को पढ़ने के लिए सेट किया जा सकता है, प्रत्येक पैरामीटर बस में रहने वालों को कम करने के लिए गतिशील वास्तविक समय ताज़ा या एक बार पढ़ने का विकल्प चुन सकता है;

सभी चैनल एक ही समय में निर्धारित बस गति (100KHz ~ 400KHz) पर पढ़े जा सकते हैं;

जब प्रत्येक चैनल में केवल कुछ पैरामीटर पढ़े जाते हैं तो यह प्रति सेकंड 10 से अधिक बार ताज़ा हो सकता है।

चर भंडार

प्रत्येक परीक्षण उपयोगकर्ता सहेजने के लिए अपनी स्वयं की चर सूची परिभाषित कर सकता है;

SMBUS वेरिएबल्स को डिवाइस के मुख्य चैनल पैरामीटर्स के साथ सिंक्रोनाइज़ रूप से संग्रहीत और रिकॉर्ड किया जाता है।
