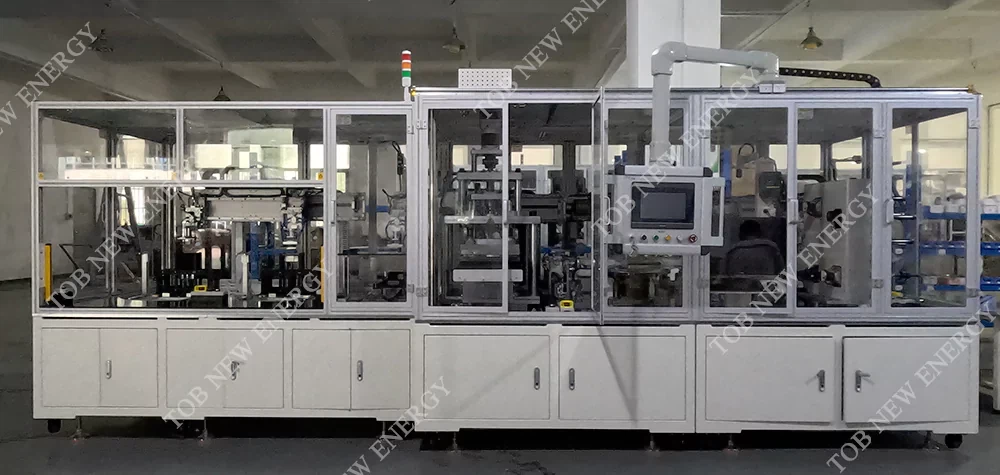

सॉलिड स्टेट बैटरी लिथियम मेटल एनोड बनाने की मशीन

वस्तु

पद का नाम

श्रेणी

लिथियम फ़ॉइल की ऊँचाई

H1

60~160मिमी;±0.2

लिथियम फ़ॉइल की चौड़ाई

W1

60~100मिमी;±0.2

तांबे के टैब की ऊंचाई

H2

15~25मिमी;±0.5

कॉपर टैब की चौड़ाई

W2

5~30मिमी;±0.2

टैब पुनर्संयोजन गहराई

D1

3~10मिमी:±0.5

टैब की ऊंचाई

H2

10~20मिमी;±0.5

कोण ए

A

90 डिग्री ±0.1 डिग्री

कोण बी

B

90 डिग्री ±0.1 डिग्री

विशिष्टता आवश्यकताएँ

लिथियम फ़ॉइल कॉइल विशिष्टताएँ

मोटाई

40-120μm

चौड़ाई

60-100मिमी

घेरे के बाहर

300 मिमी

कोर भीतरी व्यास

20 मिमी

पृथक चादर

हाँ

कॉपर टेप कॉइल विशिष्टताएँ

मोटाई

6-10μm

चौड़ाई

10-30मिमी

घेरे के बाहर

200 मिमी

कोर भीतरी व्यास

3इंच

स्लिटिंग मेथड

लिथियम

मिश्रधातु कटर

ताँबा

मिश्रधातु कटर

लिथियम कॉपर मिश्रित पट्टी

धातु डाई कटिंग और मिश्र धातु काटने वाला चाकू

लगातार स्लिटिंग बार की संख्या

ताँबा

50000 से अधिक या उसके बराबर

लिथियम

500 से अधिक या उसके बराबर

लिथियम कॉपर मिश्रित पट्टी

मोल्ड 10000 से अधिक या उसके बराबर, काटने वाला चाकू 10000 से अधिक या उसके बराबर

एनोड इलेक्ट्रोड स्थानांतरण मोड

नहीं/सूक्ष्म-विरूपण स्थानांतरण

सीसीडी मात्रा

उत्पाद को पत्रिका में लोड करने से पहले 1/ से अधिक या उसके बराबर

सीसीडी पहचान सामग्री

लुप्त कोण, टैब स्थिति, समकोण

एनजी उत्पाद बहिष्करण समारोह

निकालना

फॉर्म प्राप्त करना

शीट बॉक्स को अलग करने के लिए स्वचालित ब्लैंकिंग

क्षमता

2~4पीपीएम

वस्तु

स्थापना आवश्यकताएं

उपकरण भंडारण स्थान, भार और क्षेत्र

लगभग 5000 किग्रा, क्षेत्रफल लगभग 6000*1600*2200 मिमी (लंबाई * चौड़ाई * ऊंचाई)

विद्युत (220/380) शक्ति

380V/लगभग15KW

गैस (नाइट्रोजन, संपीड़ित हवा, वैक्यूम, आदि)

संपीडित हवा {{0}}.5~0.7एमपीए, 20एल/मिनट; वैक्यूम स्रोत: -0.09MPa 120L/मिनट से कम या उसके बराबर

तापमान/आर्द्रता

20~23±2 डिग्री/ ओसांक बिंदु -45 डिग्री से नीचे

पर्यावरण संरक्षण एवं सुरक्षा

अभिगम नियंत्रण और विद्युत स्व-लॉकिंग सुरक्षा

साफ़-सफ़ाई/सूखापन

100-300 हजार वर्ग
