8 चैनल ओसीवी सॉर्टिंग मशीन

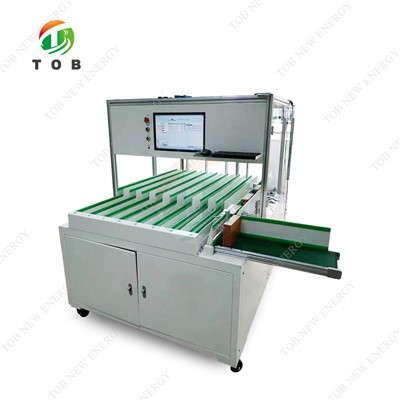

प्रिज़मैटिक कोशिकाओं के लिए 8 प्लस 1 चैनल ओसीवी सॉर्टिंग मशीन

अवलोकन:

ओसीवी परीक्षण और एनजी निष्कासन फ़ंक्शन के साथ, असेंबली से पहले कोशिकाओं की स्क्रीनिंग और प्री-प्रोसेसिंग।

कोशिकाओं को OCV सॉर्टर की फीडिंग लाइन में मैन्युअल रूप से फ़ीड करें। सॉर्टिंग मशीन में स्वचालित फीडिंग, सेल कोड की स्वचालित स्कैनिंग, स्वचालित सॉर्टिंग और मिलान समूह, रोबोटिक आर्म द्वारा कोशिकाओं का स्वचालित समूहीकरण, अंत में, कोशिकाओं को मैन्युअल रूप से एकत्र किया जाता है।

कार्य और सिद्धांत:

8 प्लस 1 चैनल OCV सॉर्टिंग मशीन का उपयोग प्रिज़मैटिक सेल कोड स्कैनिंग, सेल परीक्षण और डेटा को डेटाबेस में अपलोड करने के लिए किया जाता है, जिसे वास्तविक समय की निगरानी और पुनर्प्राप्ति के लिए ग्राहक के एमईएस से जोड़ा जा सकता है।

L2100-W2000-H2200 (वास्तविक आकार डिज़ाइन के अधीन है)

उपकरण के प्रत्येक कार्य केंद्र का शीर्ष दृश्य विश्लेषण आरेख

उपकरण क्रिया प्रक्रिया

उपकरण क्रिया विवरण:

जब कर्मचारी बैटरी को बैटरी सेल पर रखता है, तो स्ट्रैप को लोड करके और खींचकर डिवाइस को चालू किया जा सकता है। सेल फीडिंग तंत्र का अगला सिरा बैटरी का पता लगाता है, और फीडिंग सिलेंडर सेल को क्लैंप करने का कार्य करता है। कोड को स्कैन करने और सेल पर वोल्टेज आंतरिक प्रतिरोध परीक्षण करने के बाद, असेंबली लाइन इसे सॉर्टिंग स्टेशन पर भेजती है। पता लगाने के पूरा होने के बाद, इसे डिटेक्टर द्वारा औद्योगिक नियंत्रण कंप्यूटर में रिकॉर्ड किया जाता है, और मोशन सॉर्टिंग रोबोट में गियर से मिलान करने के लिए पीसी निर्देश होते हैं।

1. सामग्री पुनर्प्राप्ति परीक्षण और सॉर्टिंग मशीन कैथोड और एनोड के बीच अंतर किए बिना उत्पाद के वोल्टेज आंतरिक प्रतिरोध का पता लगा सकती है।

2. यदि विभिन्न वोल्टेज आंतरिक प्रतिरोध उत्पादों का पता लगाने और उन्हें जोड़ने की आवश्यकता है, तो पीसी पर सेट गियर को बदलने की आवश्यकता है।

3. महीने में एक बार जांच को बदलने की सिफारिश की जाती है।

उपकरण का समग्र स्वरूप

1. उपस्थिति: लोड-बेयरिंग चेसिस एक चौकोर वेल्डेड संरचना को अपनाती है, ऊपरी सीलिंग फ्रेम एक एल्यूमीनियम मिश्र धातु प्रोफ़ाइल संरचना को अपनाती है, और सीलिंग के लिए कार्बनिक ग्लास का उपयोग किया जाता है।

2. ऑपरेशन इंटरफ़ेस: प्रत्येक डिवाइस आसान संचालन और रखरखाव के लिए एक स्वतंत्र औद्योगिक नियंत्रण कंप्यूटर (कंप्यूटर) और टच स्क्रीन से लैस है।

3. उपकरण का लेआउट और स्थापना दिशा तकनीकी समझौते से जुड़े लेआउट आरेख के अनुसार डिजाइन की जाएगी।

उपकरण तकनीकी पैरामीटर

1. उत्पाद योग्यता दर: 99.5 प्रतिशत (केवल उपकरण कारणों से उत्पाद स्क्रैपिंग का जिक्र)।

2. उपकरण क्षमता/गति: 20पीपीएम से अधिक या उसके बराबर (कर्मचारी दक्षता के आधार पर थोड़ा अलग)।

3. उपकरण उपयोग दर: 95 प्रतिशत से अधिक या उसके बराबर (केवल उपकरण के कारण होने वाली खराबी)।

4. विद्युत उपकरण: वोल्टेज 220V 60Hz; वोल्टेज में उतार-चढ़ाव ± 10 प्रतिशत से कम है; उपकरण की शक्ति: 2.5KW.

5. वायु स्रोत आवश्यकताएँ: 0 से अधिक या उसके बराबर। 6 एमपीए (ग्राहक द्वारा प्रदान किया गया)।

6. वोल्टेज माप रिज़ॉल्यूशन: 0.1mV.

7. मापने वाले उपकरण की वोल्टेज रेंज: 20V सटीकता: ± 0.01 प्रतिशत आरडीजी। ± 3डीजीटी.

8. मापने वाले उपकरण की प्रतिरोध सीमा: 3 Ω और 3 0m Ω सटीकता: ± 0.5 प्रतिशत आरडीजी। ± 5dgt.

9. मशीन डिज़ाइन को उत्कृष्ट एर्गोनोमिक प्रदर्शन प्राप्त करना चाहिए।

10. लागू बैटरी रेंज: 100-180मिमी (चौड़ाई) * 20-60मिमी (मोटाई) * 50 * 120 (ऊंचाई) मिमी।

8 प्लस 1 सॉर्टर स्टेशन की विस्तृत व्याख्या

1. फीडिंग मैकेनिज्म: 1 सेट। फीडिंग असेंबली लाइन एक मोटर और एक मोबाइल मॉड्यूल के लिए पोजिशनिंग तंत्र से बनी होती है। कर्मचारी बैटरी को सामग्री स्लॉट पर रखते हैं, और बैटरी को क्रम से फीड किया जाता है।

2. बैटरी डिटेक्शन और स्कैनिंग मैकेनिज्म: 1 सेट, जिसमें एक आंतरिक प्रतिरोध मीटर, स्कैनिंग गन, सकारात्मक और नकारात्मक इलेक्ट्रोड डिटेक्शन क्लैंपिंग मैकेनिज्म, बैटरी पोजिशनिंग मैकेनिज्म और विस्थापन डिस्चार्ज मैकेनिज्म शामिल है। रुक-रुक कर मोबाइल फीडिंग का पता लगाना, पूरी हो चुकी बैटरी के साथ ग्रेडिंग हटाने के लिए रोबोटिक आर्म का इंतजार करना।

3. 8 प्लस 1 सॉर्टिंग असेंबली लाइन सामग्री गर्त: 9 सेट। परीक्षण की गई बैटरियों को प्रत्येक स्तर के लिए निर्धारित डेटा के अनुसार यांत्रिक बांह द्वारा विभिन्न स्तरों में विभाजित किया गया है। बैटरियाँ ख़त्म हो गई हैं और कर्मचारियों द्वारा उन्हें ले जाने का इंतज़ार कर रही हैं।

4. ग्रेडिंग मैनिपुलेटर: 1 सेट, जिसमें 1 स्वतंत्र सॉर्टिंग मैनिपुलेटर, मोटर, मॉड्यूल, क्लैम्पिंग और पोजिशनिंग मैकेनिज्म शामिल है। जब बैटरी संबंधित गियर तक पहुंच जाती है, तो मैनिपुलेटर बैटरी को मिलान वाले गियर में रख देता है।
