वाइंडिंग बनाम स्टैकिंग मशीन: बैटरी निर्माता गाइड

लेखक: डैनी हुआंग, पीएच.डी.

सीईओ एवं अनुसंधान एवं विकास नेता, टीओबी न्यू एनर्जी

लिंक्डइन पर डॉ. हुआंग से जुड़ें

कार्यकारी सारांश और मुख्य बातें

50Ah से अधिक बड़ी {{0}क्षमता वाली प्रिज्मीय और पाउच कोशिकाओं के लिए, Z-फोल्डिंग स्टैकिंग बेहतर विनिर्माण प्रक्रिया है। यह पारंपरिक वाइंडिंग विधियों की तुलना में काफी कम आंतरिक प्रतिरोध और उच्च वॉल्यूमेट्रिक स्थान उपयोग प्रदान करता है।

• अंतरिक्ष उपयोग:स्टैकिंग सेल आवरण के 98% तक भर जाता है, घाव जेली रोल में निहित "डेड कॉर्नर" रिक्तियों को पूरी तरह से समाप्त कर देता है।
• आंतरिक प्रतिरोध:स्टैक्ड सेलों में मल्टी-टैब समानांतर कनेक्शन की सुविधा होती है, जो प्रतिबाधा को 15% तक कम कर देता है और तेज़ चार्जिंग के दौरान गर्मी उत्पादन को कम कर देता है।
• यांत्रिक तनाव:स्टैकिंग गंभीर झुकने वाले त्रिज्या के मुद्दों को समाप्त करती है जो घाव कोशिकाओं को प्रभावित करती है, इलेक्ट्रोड माइक्रो{0}} को टूटने से बचाती है।
• उत्पादन गति:वाइंडिंग शुद्ध आउटपुट वॉल्यूम (बेलनाकार या छोटे प्रिज्मीय कोशिकाओं के लिए आदर्श) के लिए राजा बनी हुई है, लेकिन आधुनिक निरंतर स्टैकिंग मशीनें दक्षता अंतर को तेजी से बंद कर रही हैं।

हुक

आपने अभी-अभी एक उच्च गति वाले वाइन्डर का उपयोग करके अपने प्रिज़मैटिक सेल डिज़ाइन को 100Ah तक बढ़ाया है। आप प्रोटोटाइप को परीक्षक पर रखें। आंतरिक प्रतिरोध छत के माध्यम से होता है। पचास चक्रों के बाद आवरण के कोने स्पष्ट रूप से उभरे हुए दिखाई देते हैं। क्यों? क्योंकि आपने अपने इलेक्ट्रोड को टूटने के बिंदु तक खींच लिया है। उत्पादन प्रबंधकों को वाइंडिंग की गति पसंद है। लेकिन भौतिकी आपकी प्रति मिनट इकाइयों की परवाह नहीं करती। जब आप क्षमता बढ़ाते हैं, तो आपकी विनिर्माण प्रक्रिया को अनुकूल होना चाहिए। अनुमान लगाना बंद करो. यहाँ इंजीनियरिंग की वास्तविकता है.

झुकने की भौतिकी: घुमावदार अड़चन

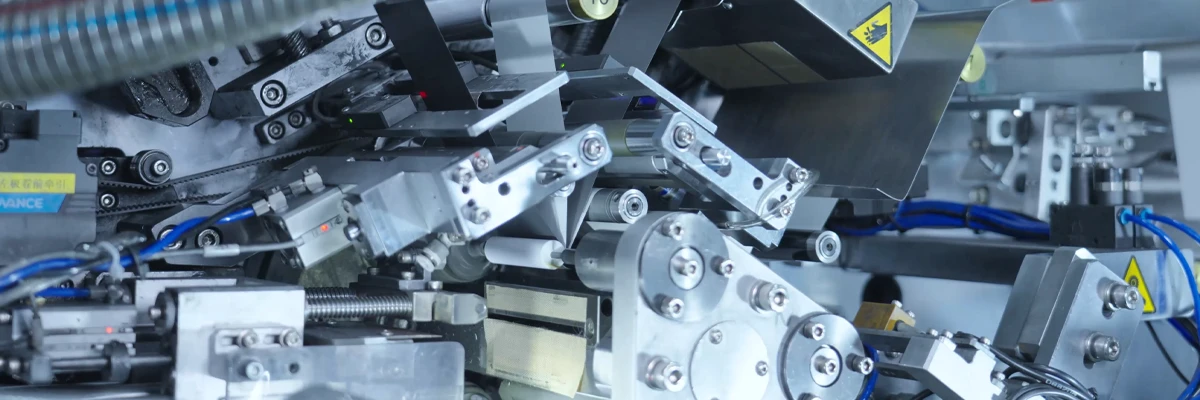

वाइंडिंग तेज है. यह निरंतर है. यह 18650, 21700 और 4680 बेलनाकार कोशिकाओं के लिए निर्विवाद चैंपियन है। लेकिन इसे बड़े प्रारूप वाली प्रिज्मीय या थैली कोशिकाओं पर लागू करने से गंभीर यांत्रिक खामियां सामने आती हैं।

घाव जेली रोल में, आंतरिक घुमावों में बाहरी घुमावों की तुलना में नाटकीय रूप से सख्त झुकने वाला त्रिज्या होता है।

विफलता परिदृश्य:यदि आप एक संकीर्ण 2 मिमी केंद्र पिन के चारों ओर एक मोटी, 250 माइक्रोन एनएमसी कैथोड घुमाते हैं, तो बाहरी कोटिंग परत फैलती है। भीतरी परत सिकुड़ती और सिकुड़ती है। सक्रिय सामग्री टूट जाती है, जिससे नंगे एल्युमीनियम करंट कलेक्टर उजागर हो जाते हैं। उच्च C-दर साइक्लिंग के दौरान, लिथियम प्लेटें सीधे इन सूक्ष्म दरारों में चली जाती हैं। 100 चक्र तक पहुंचने से पहले ही आपकी कोशिका को एक विनाशकारी आंतरिक कमी का सामना करना पड़ेगा। यह आपके कारखाने के फर्श पर टिक-टिक करता हुआ टाइम बम है।

स्टैकिंग लाभ: शून्य तनाव, शुद्ध शक्ति

Z-फोल्डिंग स्टैकिंग मशीनें ज्यामिति को पूरी तरह से बदल देती हैं। आप इलेक्ट्रोडों को अलग-अलग शीटों में काटते हैं और उन्हें एक सतत विभाजक के साथ बारी-बारी से बुनते हैं।

इलेक्ट्रोड बिल्कुल सपाट रहते हैं। शून्य झुकने का तनाव. शून्य कोने में दरार. इसके अलावा, क्योंकि प्रत्येक कैथोड और एनोड परत का अपना टैब समानांतर में वेल्डेड होता है, इलेक्ट्रॉन यात्रा दूरी अविश्वसनीय रूप से कम होती है। इसका मतलब है आंतरिक प्रतिरोध (आईआर) में भारी कमी। यदि आप उच्च दर वाली ईवी सेल या बड़े पैमाने पर ऊर्जा भंडारण प्रणाली (ईएसएस) का निर्माण कर रहे हैं, तो स्टैकिंग पर समझौता नहीं किया जा सकता है।

इंजीनियरिंग अंतर्दृष्टि:उच्च गति स्टैकिंग के दौरान किनारे संरेखण के साथ संघर्ष करना पड़ रहा है? एक गलत संरेखित एनोड कैथोड को कवर करने में विफल हो जाएगा, जिससे किनारों पर तत्काल लिथियम चढ़ाना हो जाएगा। आपको लेजर निर्देशित सीसीडी दृष्टि सुधार की आवश्यकता है। हमारे लिए सटीक ऑप्टिकल संरेखण विनिर्देश प्राप्त करने के लिए टीओबी न्यू एनर्जी से संपर्क करेंस्वचालित Z-फोल्डिंग स्टैकिंग मशीन आपूर्तिकर्तासिस्टम.

ए बनाम बी: स्टैकिंग बनाम वाइंडिंग निर्णय मैट्रिक्स

नई उत्पादन लाइनों के लिए थोक खरीद की योजना बनाने वाले क्रय निदेशकों और इंजीनियरों के लिए, यह आपका बेसलाइन मैट्रिक्स है।

आपकी रसायन विज्ञान से मेल खाने वाले उपकरण

आप किसी प्रक्रिया को गलत सेल प्रारूप पर बाध्य नहीं कर सकते।

यदि आप उपभोक्ता इलेक्ट्रॉनिक्स या ड्रोन के लिए छोटे 5Ah पाउच सेल बनाने वाले स्रोत कारखाने हैं, तो वाइंडिंग अत्यधिक लागत प्रभावी है। हमाराऔद्योगिक बैटरी वाइंडिंग मशीन निर्मातालाइनों में सक्रिय तनाव नियंत्रण की सुविधा होती है जो पतले इलेक्ट्रोड पर झुकने वाले तनाव को कम करती है।

हालाँकि, यदि आप ठोस {{0}स्टेट बैटरियों या अल्ट्रा-मोटे सिलिकॉन एनोड में संक्रमण कर रहे हैं, तो स्टैकिंग ही आपके लिए आगे बढ़ने का एकमात्र रास्ता है। ठोस इलेक्ट्रोलाइट्स कठोर होते हैं। बिना फ्रैक्चर किये उन्हें घाव नहीं किया जा सकता।

स्केल अप करने के लिए तैयार हैं?

वाइंडिंग और स्टैकिंग के बीच चयन करना आपके पूरे कारखाने के लेआउट, ड्राई रूम के आकार और डाउनस्ट्रीम लेजर वेल्डिंग आवश्यकताओं को निर्धारित करता है। यह निर्णय शून्य में न लें. एक अनुभवी चीनी टर्नकी प्रदाता के रूप में, टीओबी न्यू एनर्जी पूर्ण आपूर्ति करती हैलिथियम-आयन बैटरी टर्नकी विनिर्माण लाइन समाधान. हम आपकी कोशिका रसायन विज्ञान, क्षमता लक्ष्य और बजट का विश्लेषण करते हैं ताकि आपके लिए आवश्यक सटीक उत्पादन लाइन तैयार की जा सके। सीधे थोक उपकरण कोटेशन के लिए आज ही हमें अपने सेल ब्लूप्रिंट भेजें।

अक्सर पूछे जाने वाले प्रश्न (लोग भी पूछते हैं)

Q1. बड़ी क्षमता वाली ईवी बैटरियों के लिए कौन सी प्रक्रिया बेहतर है?

ढेर लगाना। बिल्कुल। 50Ah से अधिक की कोशिकाओं के लिए, Z-फोल्डिंग स्टैकिंग प्रक्रिया बेहतर थर्मल अपव्यय प्रदान करती है, आंतरिक प्रतिरोध को काफी कम करती है, और कसकर घाव वाले जेली रोल से जुड़े यांत्रिक इलेक्ट्रोड को टूटने से रोकती है।

Q2. क्या स्टैकिंग प्रक्रिया वाइंडिंग की तुलना में धीमी है?

हाँ, ऐतिहासिक रूप से। एक मानक वाइंडिंग मशीन एक सेल को सेकंडों में समाप्त कर सकती है। हालाँकि, अंतर कम हो रहा है। शीर्ष निर्माताओं की आधुनिक उच्च गति वाली रोटरी स्टैकिंग मशीनें अब प्रति इलेक्ट्रोड शीट 0.5 सेकंड से अधिक कर सकती हैं, जिससे वे बड़े पैमाने पर उत्पादन के लिए अत्यधिक व्यवहार्य हो जाती हैं।

Q3. क्या मैं पाउच कोशिकाओं के लिए वाइंडिंग मशीन का उपयोग कर सकता हूँ?

हाँ। उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग की जाने वाली कम क्षमता वाली थैली कोशिकाओं (आमतौर पर 10 एएच से कम) के लिए, फ्लैट {{3} मैंड्रल वाइंडिंग उद्योग मानक है। यह तेज़ और कुशल है. यांत्रिक तनाव के मुद्दे केवल तभी गंभीर हो जाते हैं जब मोटे इलेक्ट्रोड और बड़े सेल फ़ुटप्रिंट तक बढ़ते हैं।
