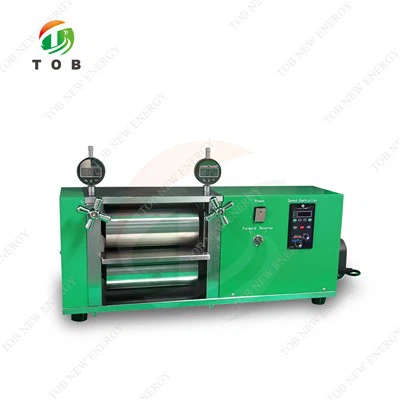

40T प्रयोगशाला कैलेंडरिंग मशीन

मॉडल: टीओबी-एचआरपी-300
कार्य चौड़ाई: 300 मिमी
मशीन की गति: 0.3~4मी/मिनट समायोज्य
इलेक्ट्रोड एकरूपता: ±0.002 मिमी (उपयोगकर्ता गारंटी)
रोलिंग प्रेस गैप: 0-3मिमी समायोज्य

जांच भेजें

अब बात करो

उत्पाद का परिचय

40T प्रयोगशाला इलेक्ट्रिक हाइड्रोलिक कैलेंडरिंग मशीनबैटरी इलेक्ट्रोड

उत्पाद का प्रदर्शन

विनिर्देश

हाइड्रोलिक बैलेंस इलेक्ट्रिक रोलर प्रेस मशीन का उद्देश्य बैटरी उद्योग में कैथोड और एनोड इलेक्ट्रोड की उच्च परिशुद्धता रोलिंग है। उपकरण को क्षैतिज और ऊर्ध्वाधर एकरूपता में रोल किया जाता है। रोल करने के बाद, उत्पाद की उपस्थिति उच्च गुणवत्ता वाली होती है। जो उस मामले के लिए उपयुक्त है जिसमें रोलिंग बल और रोलिंग गैप की स्थिरता पर उच्च आवश्यकताएं हैं।

मुख्य आकर्षण

*दबाव को सटीक रूप से नियंत्रित करने के लिए आयातित सर्वो हाइड्रोलिक आनुपातिक वाल्व प्रणाली को अपनाया जाता है।

* उच्च परिशुद्धता और उच्च स्थिरता सुनिश्चित करने के लिए इंटीग्रल गैन्ट्री फ्रेम, सीएनसी परिशुद्धता मशीनिंग;

* रोलर गर्मी उपचार और क्रोमियम-प्लेटेड क्रायोजेनिक उपचार के बाद आयातित कोल्ड रोल्ड क्रोमियम-मोलिब्डेनम सामग्री से बना है, जिसमें उच्च आंतरिक और बाहरी कठोरता और अच्छा पहनने का प्रतिरोध है;

* पेटेंट हाइड्रोलिक बैलेंस रोलिंग तंत्र, स्थिर दबाव होल्डिंग, अच्छी क्षैतिज और अनुदैर्ध्य रोलिंग एकरूपता;

* झुका हुआ ब्लॉक रोल गैप समायोजन उपकरण, डिजिटल डिस्प्ले माइक्रोमीटर डिस्प्ले;

*पीएलसी, एचएमआई ऑपरेशन, और प्रत्येक पैरामीटर सेटिंग्स को नियंत्रित करना आसान है;

*रोल की सतह को हार्ड क्रोम उपचार के साथ इलाज किया जाता है, और जंग प्रतिरोधी अच्छा होता है, इसलिए इसे बनाए रखना आसान होता है;

* डिज़ाइन किया गया रोलिंग बल संग्रह और भंडारण फ़ंक्शन, रोलिंग बल वक्र की निगरानी कर सकता है;

रोलर प्रेस मशीन

नमूना	टीओबी-एचआरपी-300
नियंत्रण विधा	दबाव को नियंत्रित करने के लिए आयातित सर्वो हाइड्रोलिक आनुपातिक वाल्व प्रणाली
रोलर का आकार	Φ196x330 मिमी (व्यास×रोलर चौड़ाई)
प्रभावी चौड़ाई	300 मिमी
मशीन की गति	0.3~4मी/मिनट समायोज्य
इलेक्ट्रोड एकरूपता	±0.002मिमी(उपयोगकर्ता गारंटी)
रोलिंग प्रेस गैप	0-3मिमी समायोज्य
रोलिंग के बाद इलेक्ट्रोड की मोटाई एकरूपता	कोटिंग की एकरूपता सुनिश्चित करने के आधार पर, ±0.002 मिमी से कम या उसके बराबर, दबाव रोलर लेआउट: ऊपरी और नीचे क्षैतिज लेआउट
संरचना	गैन्ट्री फ्रेम, प्रत्येक घटक को कठोर क्रोमियम उपचार के साथ अच्छी तरह से चढ़ाया जाता है, कोई जंग और पेंट बंद नहीं होता है। डिजिटल माइक्रोमीटर रोलर गैप प्रदर्शित करता है प्रकाश उपकरण से सुसज्जित, रोलिंग स्थिति की जांच करने के लिए सुविधाजनक
उपकरण संघटन	आयातित सर्वो हाइड्रोलिक आनुपातिक वाल्व प्रणाली, दबाव मापने की प्रणाली, एसी आवृत्ति रूपांतरण मोटर, रेड्यूसर, गियर स्प्लिटिंग बॉक्स, सटीक युग्मन, प्रेसिंग डिवाइस, रोलर सिस्टम, रोलिंग मशीन बॉडी, सुरक्षात्मक प्लेट, पीएलसी टच स्क्रीन, विद्युत नियंत्रण, आदि।
रोलर पैरामीटर	एचआरसी65~70, कठोरता परत की मोटाई 15मिमी से अधिक या उसके बराबर, गोल धड़कन ±2μm से बेहतर रोलर सामग्री 9Cr3Mo, हार्ड क्रोमियम चढ़ाना सतह की मोटाई 0.15 मिमी से अधिक या उसके बराबर
मुख्य मोटर पावर	1.5KW AC फ़्रीक्वेंसी रूपांतरण मोटर
कुल वोल्टेज आपूर्ति	वोल्टेज एकल चरण 220Vac ± 10%, आवृत्ति 50Hz/60Hz, 2KW
अधिकतम कार्य दबाव	कुल लगभग 40 टन
मुख्य मशीन का वजन	लगभग 550KG
आयाम	L1400mmxW500mmxH1300mm

TOB-FSJ300 अनवाइंडिंग और रिवाइंडिंग डिवाइस

स्वचालित रिवाइंडिंग और अनवाइंडिंग डिवाइस एक प्रकार का उपकरण है जिसे रिवाइंडिंग और अनवाइंडिंग के लिए लगाया जा सकता है, उपकरण में स्वचालित अनवाइंडिंग और रिवाइंडिंग कार्यों को महसूस करने के लिए एक स्वतंत्र स्वचालित नियंत्रण प्रणाली होती है।

इसका उपयोग लिथियम बैटरी इलेक्ट्रोड निरंतर रोल टू रोल प्रेस के लिए किया जा सकता है, और इसका उपयोग ऑप्टिकल फिल्मों, कार्यात्मक फिल्मों और अन्य कुंडलित सामग्रियों को रिवाइंडिंग और अनवाइंडिंग के लिए भी किया जा सकता है।

मुख्य आकर्षण

*अनवाइंडिंग और रिवाइंडिंग सर्वो स्वचालित तनाव नियंत्रण को अपनाते हैं;

*अनवाइंडिंग, वाइंडिंग डिज़ाइन सुधार फ़ंक्शन, वाइंडिंग की एकरूपता अच्छी है;

*डिवाइस की अपनी स्वतंत्र विद्युत नियंत्रण प्रणाली है;

*संरचना के दो हिस्सों को खोलना और दोबारा खोलना;

*इसे हाइड्रोलिक रोलिंग प्रेस मशीन के साथ ऑनलाइन संचालित किया जा सकता है।

नमूना	टीओबी-एफएसजे300
तनाव मुक्त	सर्वो स्वचालित तनाव नियंत्रण को अपनाता है
रीवाइंड कर रहा है	फोटोइलेक्ट्रिक स्वचालित सुधार फ़ंक्शन से सुसज्जित
शुद्धता	±0.5मिमी
तनाव समायोजन सीमा	0-50N
मशीन की गति	अधिकतम 6 मी/मिनट
अधिकतम व्यास	सामग्री रोलर बाहर की ओर व्यास: 250 मिमी
गाइड रोलर की चौड़ाई	350 मिमी
वज़न	अनवाइंडिंग: लगभग 200 किग्रा रिवाइंडिंग: लगभग 237 किग्रा
आयाम स्थापित करें	अनवाइंडिंग:W450mmD850mmH615mm रिवाइंडिंग: W650mmD850mmH615mm
कुल वोल्टेज आपूर्ति	वोल्टेज एकल चरण 220Vac±10%, आवृत्ति 50Hz/60Hz, 1KW
