बेलनाकार टेबललेस बैटरी करंट कलेक्टरों के लिए लेजर वेल्डिंग मशीन









उत्पाद अवलोकन

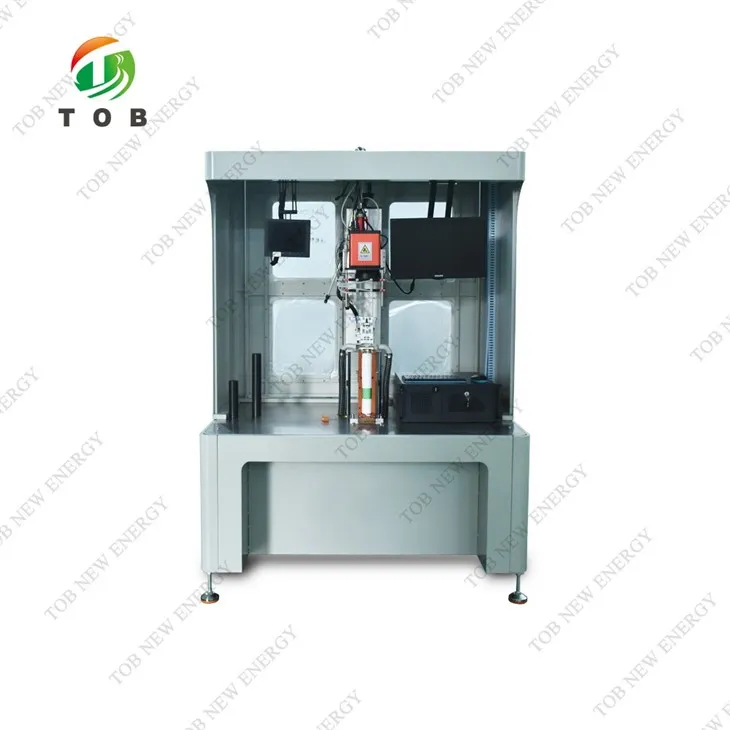

● यह टीओबी {{0} ZFJ50320 - 3000 लेजर वेल्डिंग मशीन बेलनाकार टेबललेस लिथियम आयन बैटरी के लिए डिज़ाइन की गई है, जो सकारात्मक और नकारात्मक वर्तमान कलेक्टरों की उच्च-परिशुद्धता वेल्डिंग पर ध्यान केंद्रित करती है।

● इसका उपयोग आमतौर पर बैटरी उत्पादन लाइनों, पायलट विनिर्माण और प्रयोगशाला में {{0} से {{1}बड़े पैमाने पर {{2} उत्पादन वातावरण में किया जाता है जहां वेल्डिंग स्थिरता, उपज दर और प्रक्रिया स्थिरता महत्वपूर्ण होती है।

● सिस्टम फिक्स्चर आधारित सेल पोजिशनिंग, न्यूमेटिक प्रेसिंग और गैल्वेनोमीटर लेजर वेल्डिंग को एकीकृत करता है, जिससे टेबललेस बैटरी संरचनाओं के लिए सटीक संरेखण और स्थिर वेल्डिंग परिणाम सक्षम होते हैं।



उत्पाद वर्णन

● मशीन एक सटीक फिक्स्चर का उपयोग करके चपटी बेलनाकार बैटरी सेल को सुरक्षित रूप से स्थापित करके संचालित होती है। वर्तमान कलेक्टर के मैन्युअल प्लेसमेंट के बाद, एक वायवीय प्रेस हेड वेल्डिंग क्षेत्र को स्थिर करने के लिए एक समान दबाव लागू करता है। एक गैल्वो -नियंत्रित लेजर प्रणाली तब सकारात्मक और नकारात्मक दोनों वर्तमान संग्राहकों पर तेज और सटीक वेल्डिंग करती है।

● इस उपकरण को आधुनिक टेबललेस बैटरी डिज़ाइनों का समर्थन करने के लिए इंजीनियर किया गया है, जो निर्माताओं को विद्युत चालकता में सुधार करने, आंतरिक प्रतिरोध को कम करने और पूरे उत्पादन में लगातार वेल्डिंग गुणवत्ता बनाए रखने में मदद करता है।
पीएलसी आधारित नियंत्रण और एर्गोनोमिक मैकेनिकल डिजाइन के साथ, मशीन विश्वसनीय संचालन, आसान एकीकरण और दीर्घकालिक उत्पादन स्थिरता प्रदान करती है।



कार्य सिद्धांत एवं प्रक्रिया प्रवाह

काम के सिद्धांत:

● मशीन बैटरी करंट कलेक्टरों की सटीक और दोहराने योग्य वेल्डिंग प्राप्त करने के लिए यांत्रिक स्थिति, वायवीय दबाव और लेजर ऊर्जा नियंत्रण को जोड़ती है।

प्रक्रिया प्रवाह:

● चपटे बेलनाकार बैटरी सेल को मैन्युअल रूप से रखें

● वर्तमान कलेक्टर को मैन्युअल रूप से रखें

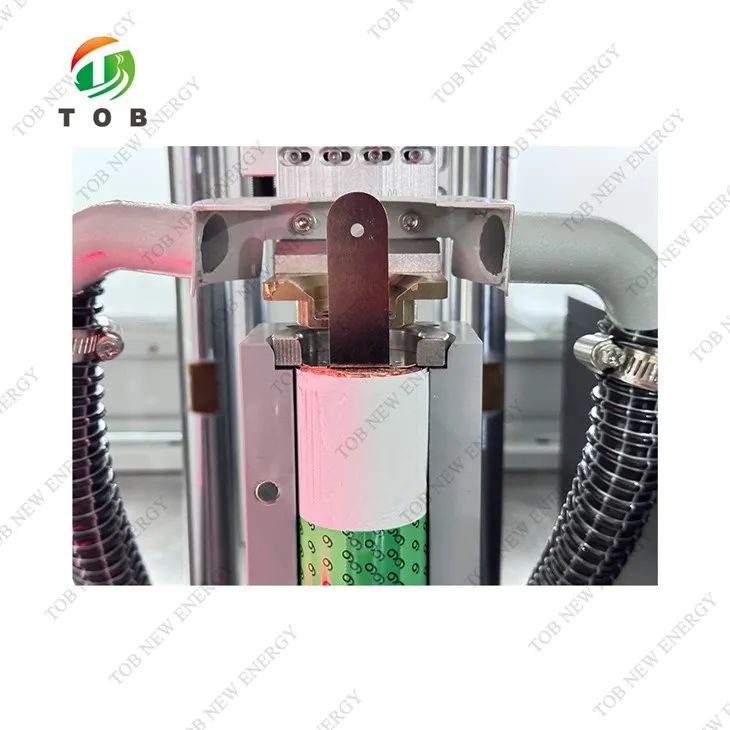

● वायवीय सिलेंडर कलेक्टर को दबाता है और ठीक करता है

● गैल्वेनोमीटर लेजर प्रणाली सटीक वेल्डिंग करती है

● सकारात्मक और नकारात्मक संग्राहकों को क्रमिक रूप से वेल्ड किया जाता है

● धूल निष्कर्षण वेल्डिंग क्षेत्र को साफ करता है

● वेल्डेड सेल को मैन्युअल रूप से केसिंग प्रक्रिया में स्थानांतरित किया जाता है



मुख्य सिस्टम घटक:

● सेल पोजिशनिंग सिस्टम
वायवीय सिलेंडरों और सटीक फिक्स्चर का उपयोग करके बेलनाकार कोशिकाओं का सटीक संरेखण सुनिश्चित करता है।

● वेल्डिंग प्रेस हेड असेंबली

वायवीय सिलेंडर, रैखिक गाइड और स्प्रिंग तंत्र के माध्यम से स्थिर और समान दबाव प्रदान करता है।

● लेजर वेल्डिंग सिस्टम

इसमें एक गैल्वेनोमीटर स्कैनर, पोजिशनिंग सिलेंडर और उच्च गति करंट कलेक्टर वेल्डिंग के लिए एक औद्योगिक लेजर स्रोत शामिल है।

● विद्युत नियंत्रण प्रणाली

पीएलसी नियंत्रक, टचस्क्रीन एचएमआई, सेंसर, रिले और सुरक्षा घटक सटीक प्रक्रिया नियंत्रण और परिचालन सुरक्षा सुनिश्चित करते हैं।

● मशीन फ्रेम और संलग्नक

पारदर्शी पीवीसी पैनलों के साथ संरचनात्मक स्टील, संक्षारण प्रतिरोधी प्लेटेड प्लेटफॉर्म और एल्यूमीनियम मिश्र धातु सुरक्षा बाड़ों के साथ निर्मित।



उपकरण तकनीकी पैरामीटर

● उत्पाद योग्यता दर: 99% (केवल उपकरण कारणों से उत्पाद स्क्रैपिंग का जिक्र)

● एकल उपकरण क्षमता/गति (एकल मशीन): 2पीपीएम से अधिक या उसके बराबर (सामग्री प्रक्रिया के आधार पर थोड़ा भिन्न)

● उपकरण उपयोग दर: 95% से अधिक या उसके बराबर (केवल उपकरण के कारण होने वाली खराबी)

● विद्युत उपकरण: वोल्टेज 380V 50Hz; वोल्टेज में उतार-चढ़ाव ±10% से कम है

● उपकरण शक्ति: 10KW

● वायु स्रोत की आवश्यकता: 0.6 एमपीए से अधिक या उसके बराबर (ग्राहक द्वारा प्रदान की गई)

● संपीड़ित हवा: दबाव 0.5-0.7 एमपीए, उपयोग 100 एल/मिनट

● मशीन डिज़ाइन को उत्कृष्ट एर्गोनोमिक प्रदर्शन प्राप्त करना चाहिए

● जंग रोधी के लिए मशीन की संरचनात्मक सामग्री एल्यूमीनियम, स्टेनलेस स्टील या इलेक्ट्रोप्लेटेड को प्राथमिकता दी जाती है



लेजर वेल्डिंग मशीन के विशिष्ट अनुप्रयोग
● बेलनाकार टेबलस लिथियम-आयन बैटरी उत्पादन

● बैटरी पायलट उत्पादन लाइनें

● प्रयोगशाला-से-उत्पादन पैमाने{{2}ऊपर

● कस्टम बैटरी विनिर्माण समाधान

● उन्नत बैटरी अनुसंधान एवं विकास वेल्डिंग प्रक्रियाएं



प्रमुख लाभ
● टेबललेस बेलनाकार बैटरी संरचनाओं के लिए विशेष रूप से डिज़ाइन किया गया

● वर्तमान संग्राहकों की उच्च परिशुद्धता लेजर वेल्डिंग

● 99% से अधिक या उसके बराबर उपज दर के साथ स्थिर वेल्डिंग गुणवत्ता

● बैटरी विनिर्माण लाइनों में लगातार उत्पादन का समर्थन करता है

● पायलट लाइन और स्केलेबल उत्पादन दोनों के लिए उपयुक्त

● मौजूदा बैटरी उत्पादन प्रणालियों में आसान एकीकरण
