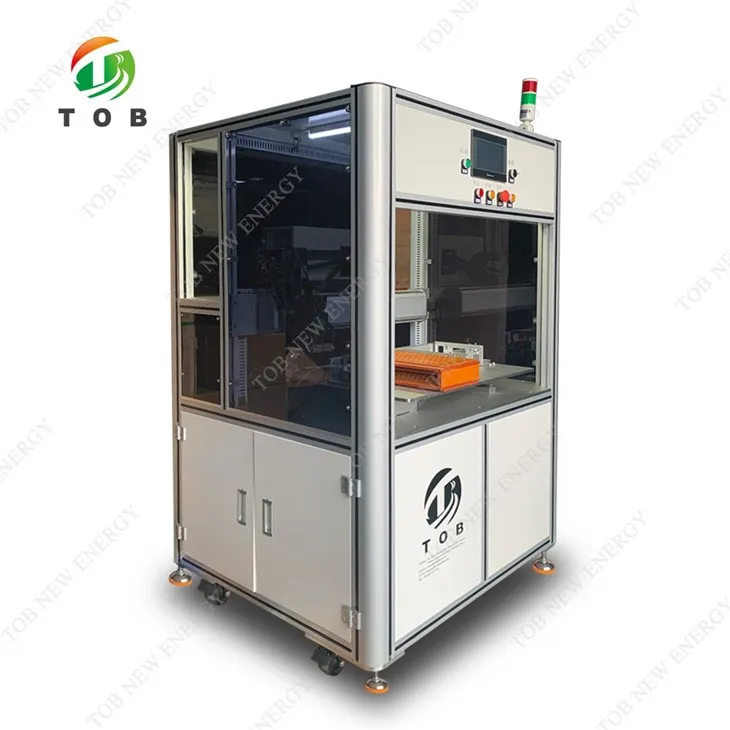

ऑटो बेलनाकार बैटरी पैक स्पॉट वेल्डिंग मशीन
टीओबी-एसडब्ल्यू-8000A-500 स्वचालित सिंगल-साइड वेल्डिंग मशीन को बेलनाकार बैटरी पैक असेंबली के लिए डिज़ाइन किया गया है। 18650 सेल, उच्च गति सर्वो गति, वास्तविक समय वेल्डिंग निगरानी और बैटरी उत्पादन लाइनों के लिए औद्योगिक-ग्रेड स्थिरता का समर्थन करता है।
ज़ियामेन टीओबी न्यू एनर्जी टेक्नोलॉजी कं, लिमिटेड चीन में ऑटो बेलनाकार बैटरी पैक स्पॉट वेल्डिंग मशीन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से प्रतिस्पर्धी मूल्य पर उच्च गुणवत्ता वाली ऑटो बेलनाकार बैटरी पैक स्पॉट वेल्डिंग मशीन खरीदने के लिए आपका स्वागत है। यदि आपके पास सहयोग के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमें ईमेल करें।
ऑटो बेलनाकार बैटरी पैक स्पॉट वेल्डिंग मशीन
उत्पाद वीडियो
विनिर्देश
मुख्य तकनीकी विशिष्टताएँ
| वस्तु | विनिर्देश |
| नमूना | टीओबी-SW-8000A-500 |
| बिजली की आपूर्ति | 220V ±10%, 50Hz ±10% |
| शक्ति | 500 W |
| संपीड़ित हवा | 0.5 - 0.6 एमपीए |
| कार्य स्ट्रोक | एक्स 560 मिमी / वाई 500 मिमी / जेड 25 मिमी |
| अधिकतम मोटर गति | 1000 मिमी/सेकेंड |
| वेल्डिंग की गति | 0.3 - 0.5 एस प्रति बिंदु |
| सिस्टम क्षमता | 2500 - 3000 अंक प्रति घंटा |
| अधिकतम सेल लोड हो रहा है | 450 पीसी (18650) |
| प्रोग्राम भंडारण | 99 समूह |
| नियंत्रण प्रणाली | एंबेडेड नियंत्रक + एचएमआई |
| मशीन का आकार | 1000 × 900 × 1680 मिमी |
| मशीन वजन | लगभग . 300 किग्रा |
बेलनाकार बैटरी पैक असेंबली के लिए औद्योगिक स्वचालित वेल्डिंग
टीओबी-एसडब्ल्यू-8000A-500 स्वचालित सिंगल साइड वेल्डिंग मशीन को बेलनाकार लिथियम बैटरी पैक की तेज, स्थिर और दोहराने योग्य वेल्डिंग के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से 18650/21700 बैटरी मॉड्यूल उत्पादन, ऊर्जा भंडारण पैक, पावर टूल बैटरी और ईवी बैटरी उप-असेंबली में उपयोग किया जाता है।
एक सर्वो संचालित पोजिशनिंग सिस्टम, वास्तविक समय वर्तमान निगरानी और पानी ठंडा वेल्डिंग संरचना के साथ, यह प्रणाली लंबे समय तक उत्पादन के दौरान भी उच्च वेल्डिंग उपज और लगातार संयुक्त गुणवत्ता दोनों प्रदान करती है।
यह इसे न केवल पायलट लाइनों के लिए, बल्कि छोटे और मध्यम स्तर के बड़े पैमाने पर उत्पादन वातावरण के लिए भी उपयुक्त बनाता है।
यह वेल्डिंग मशीन वास्तविक उत्पादन में बेहतर प्रदर्शन क्यों करती है?
बुनियादी बैटरी वेल्डर के विपरीत, TOB-SW-8000A-500 को केवल चरम गति के बजाय औद्योगिक स्थिरता के आसपास डिज़ाइन किया गया है।
स्थिर वेल्डिंग दबाव
एकीकृत जलशीतलन प्रणाली वेल्डिंग हेड और दबाव संरचना को थर्मल रूप से स्थिर रखती है।
यह निरंतर संचालन के दौरान दबाव बहाव को रोकता है, जो कमजोर वेल्ड और इलेक्ट्रोड पहनने का एक सामान्य कारण है।
वास्तविक-समय वेल्डिंग गुणवत्ता नियंत्रण
सिस्टम लगातार वेल्डिंग करंट की निगरानी करता है।
यदि गलत वेल्ड, कमजोर वेल्ड, या विस्फोटक वेल्ड का पता चलता है, तो मशीन तुरंत अलार्म चालू कर देती है, जिससे दोषपूर्ण पैक्स को अगली प्रक्रिया में जाने से रोका जा सकता है।
तेज़, सरल प्रोग्रामिंग
एम्बेडेड नियंत्रक और 7-इंच एचएमआई ऑपरेटरों को जल्दी से वेल्डिंग पथ बनाने की अनुमति देते हैं।
99 वेल्डिंग प्रोग्राम तक संग्रहीत किए जा सकते हैं, जिससे विभिन्न बैटरी लेआउट या सेल प्रकारों के बीच स्विच करना आसान हो जाता है।
बेलनाकार सेल पैक लेआउट के लिए डिज़ाइन किया गया
यह मशीन सामान्य बेलनाकार बैटरी प्रारूपों के लिए अनुकूलित है जैसे:
● 18650
● 21700
● समान बेलनाकार लिथियम कोशिकाएं
मानक फिक्स्चर प्रति लोडिंग चक्र में 18650 कोशिकाओं के 450 पीसी तक का समर्थन करता है, जिससे मध्यम आकार के बैटरी मॉड्यूल की कुशल वेल्डिंग की अनुमति मिलती है।
560 मिमी (X) × 500 मिमी (Y) स्ट्रोक के साथ, यह ऊर्जा भंडारण, बिजली उपकरण और हल्के ईवी पैक में उपयोग किए जाने वाले अधिकांश बैटरी पैक लेआउट को कवर करता है।
औद्योगिक सटीकता के साथ उच्च -स्पीड मोशन
वेल्डिंग हेड एक सर्वो + स्टेपिंग मोटर सिस्टम द्वारा संचालित होता है जो सटीक रैखिक गाइड रेल (HIWIN / TBI) के साथ संयुक्त होता है।
यह सुनिश्चित करते है:
● सहज त्वरण और मंदी
● सटीक स्थिति
● दीर्घावधि यांत्रिक स्थिरता
अधिकतम संचरण गति 1000 मिमी/सेकेंड तक पहुंच जाती है, जिससे सिस्टम को घने वेल्डिंग पैटर्न पर भी गति और स्थिति सटीकता दोनों बनाए रखने की अनुमति मिलती है।
उत्पादन क्षमता
● वेल्डिंग गति: 0.3 - 0.5 सेकंड प्रति वेल्डिंग बिंदु
● थ्रूपुट: लगभग . 2, 500 - 3,000 वेल्डिंग पॉइंट प्रति घंटा
● लोडिंग क्षमता: 450 बेलनाकार सेल तक (18650 मानक)
यह एक ऑपरेटर को स्थिर और पूर्वानुमानित बैटरी पैक वेल्डिंग वर्कफ़्लो का समर्थन करने की अनुमति देता है।
औद्योगिक-ग्रेड नियंत्रण और घटक
विश्वसनीयता और आसान रखरखाव सुनिश्चित करने के लिए सभी प्रमुख घटक सुप्रसिद्ध औद्योगिक ब्रांडों से आते हैं।
| अवयव | ब्रांड |
| ट्रांजिस्टर वेल्डिंग बिजली की आपूर्ति | पुनबोन (चीन) |
| सर्वो मोटर | हेचुआंग |
| रेखीय मार्गदर्शक | हाईविन/टीबीआई |
| सेंसर | OMRON |
| गति नियंत्रक | औद्योगिक गति नियंत्रण कार्ड |
| बिजली की आपूर्ति | मीनवेल |
| टच स्क्रीन | वेनव्यू, 7-इंच |
परिचालन लागत वातावरण
मशीन फ़ैक्टरी स्थितियों के लिए बनाई गई है:
● तापमान: −30 डिग्री से 50 डिग्री
● आर्द्रता: 55% आरएच से नीचे
● कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं
● कोई संक्षारक या धूलयुक्त प्रदूषण नहीं
यह सामान्य बैटरी उत्पादन कार्यशालाओं में स्थिर संचालन की अनुमति देता है।
टीओबी की बैटरी मशीनें दुनिया भर में क्यों उपयोग की जाती हैं?
टीओबी की बैटरी मशीनें बैटरी निर्माताओं, अनुसंधान संस्थानों और सिस्टम इंटीग्रेटर्स द्वारा व्यापक रूप से उपयोग की जाती हैं, जिन्हें स्थिर वेल्डिंग गुणवत्ता, ट्रेस करने योग्य प्रक्रिया नियंत्रण और दीर्घकालिक विश्वसनीयता की आवश्यकता होती है।
TOB-SW-8000A-500 को लो-एंड स्पॉट वेल्डर के रूप में डिज़ाइन नहीं किया गया है। इसे एक सच्चे बैटरी पैक वेल्डिंग वर्कस्टेशन के रूप में बनाया गया है जो आपकी उत्पादन आवश्यकताओं के साथ बढ़ सकता है।
